DÉTAIL « A »
Dossier réglable
-15°/+15°
Démontage/installation de différents types de dossier
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 4.7, à la page suivante.
Dossier rabattable
REMARQUE : pour installer le dossier fixe/rabattable, reprenez cette procédure en sens
inverse, de l'étape 3 à l'étape 1.
1. Retirez le support de canne de dossier. Reportez-vous au paragraphe Démontage
du support de canne de dossier.
2. Tirez sur la toile d'assise.
3. Retirez les deux vis de montage et les contre-écrous (M6) qui fixent le support de
canne de dossier au châssis du fauteuil roulant.
4. Installez le nouveau kit incluant la toile de dossier appropriée.
REMARQUE : les deux supports de cannes de dossier doivent être positionnés sur les
mêmes trous de réglage.
+

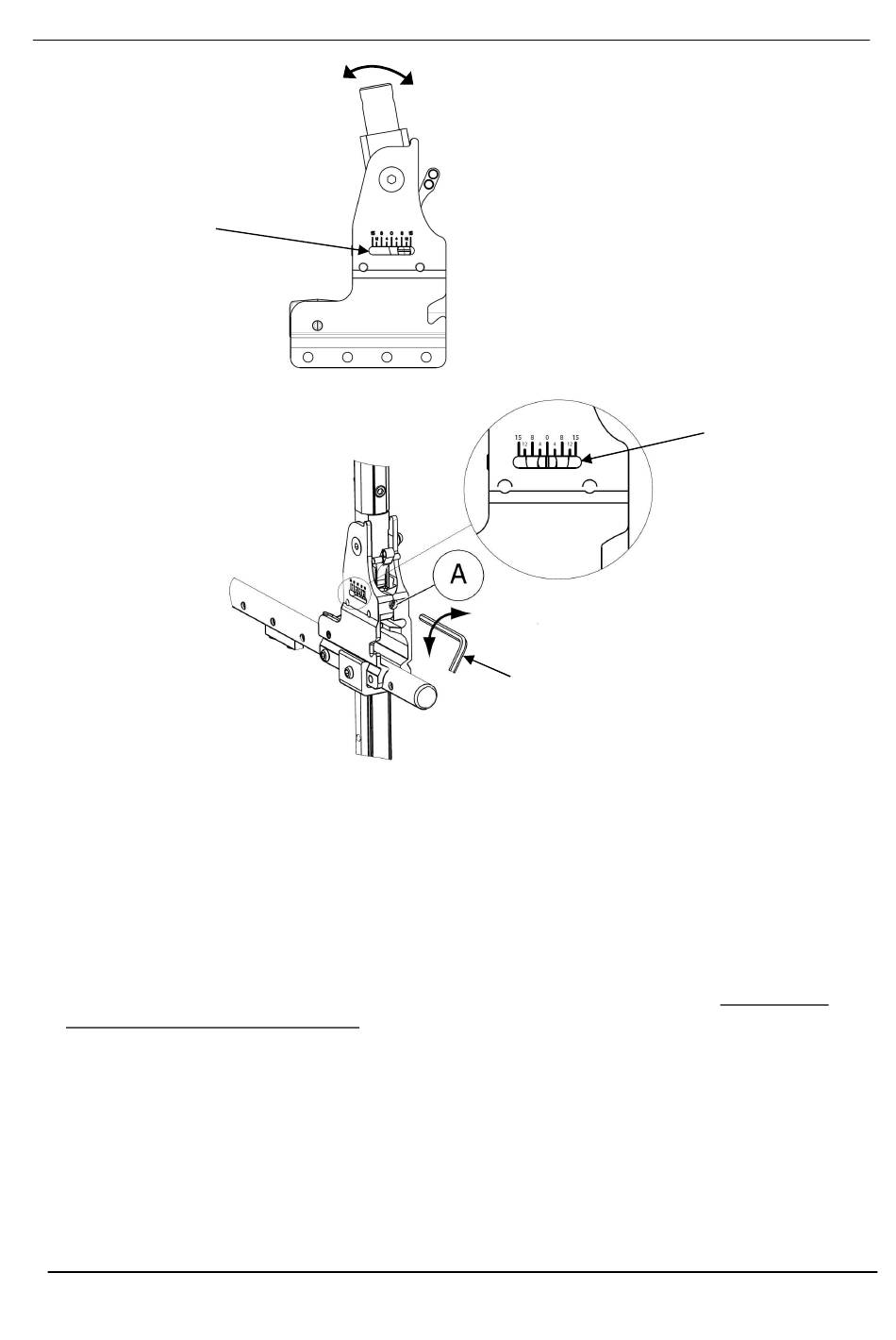

FIGURE 4.6 Réglage du dossier réglable en angle
SECTION 4 — ASSISE/DOSSIER
--
--
+
Clé Allen de 5 mm
19
DÉTAIL « B »
Réglage en continu
-15°/+15°
