SECTION 7 — OPTIONS
Installation/réglage de l'appui-tête
Après TOUT réglage, réparation ou entretien et avant toute utilisation, assurez-
vous que l'ensemble du matériel de fixation est bien serré, afin d'éviter tout risque
de blessure ou de dommage. Pour régler l'appui-tête, reportez-vous au paragraphe
correspondant du manuel d'utilisation.
Installation/réglage de l'appui-tête
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 7.1.
1. Installez le renfort de dossier. Reportez-vous au paragraphe Installation/démontage
du renfort de dossier.
2. Fixez le support d'appui-tête (boulons de montage, support d'appui-tête et
A
manette ) dans les trous de fixation du tube de renfort de dossier.
3. Introduisez le tube vertical B qui soutient le coussin d'appui-tête dans le support
d'appui-tête.
4. Réglez à la hauteur souhaitée avec l'utilisateur assis dans le fauteuil roulant, puis
serrez la manette
5. Réglez le coussin d'appui-tête (profondeur et inclinaison) et serrez à fond les vis
D
la poignée .
Coussin d'appui-tête
Boulons de
montage
Vis manuelles
AVERTISSEMENT
A
.
Tube vertical

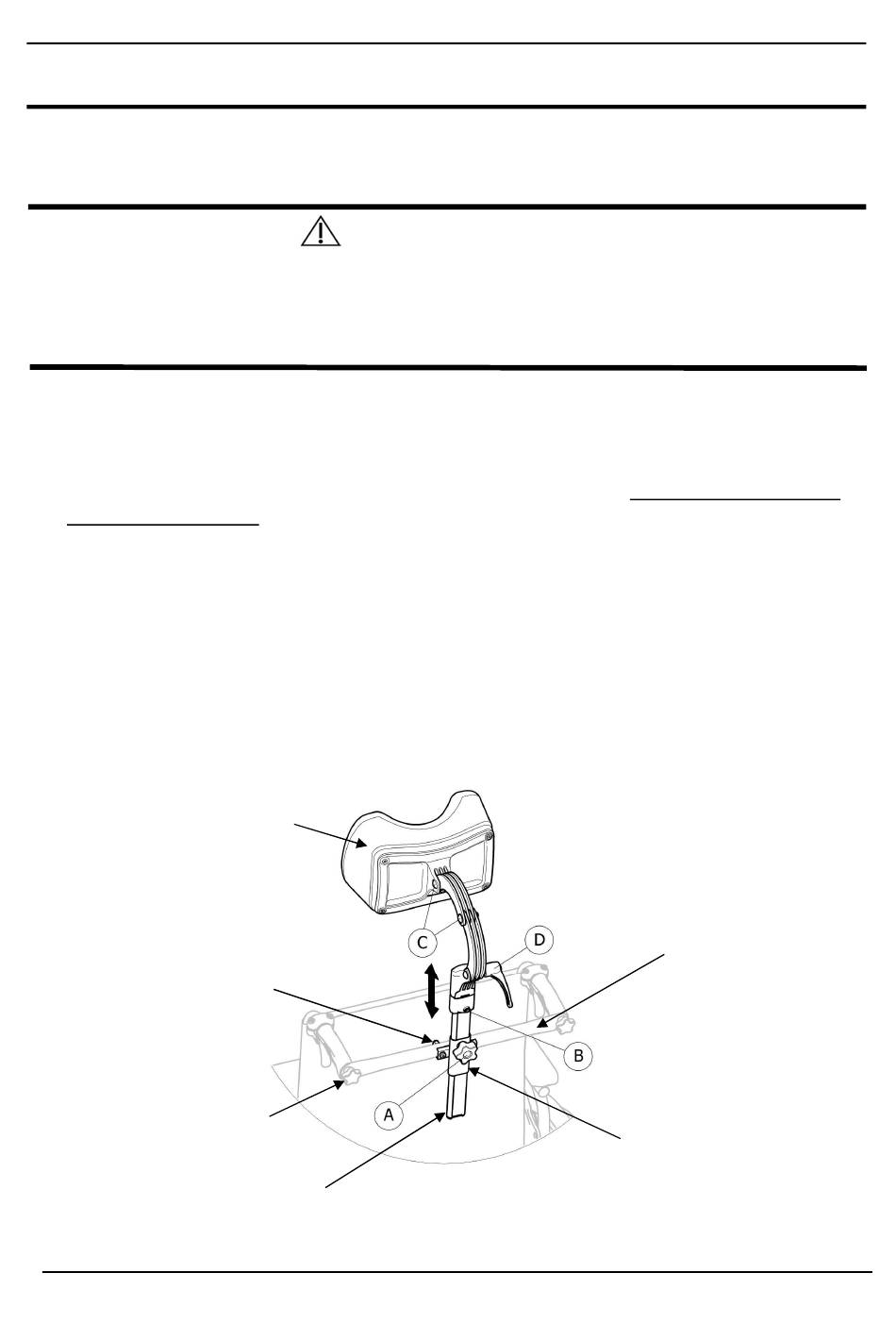

FIGURE 7.1
Installation/réglage de l'appui-tête
31
SECTION 7 — OPTIONS
Renfort de
dossier
Support d'appui-tête
C
et
