Réglage de la largeur
Clé Allen de 5 mm (sans module d'inclinaison ou de levage)
l
Clé Torx TX40 (avec module d'inclinaison ou de levage)
l
2 clés de 13 mm
l

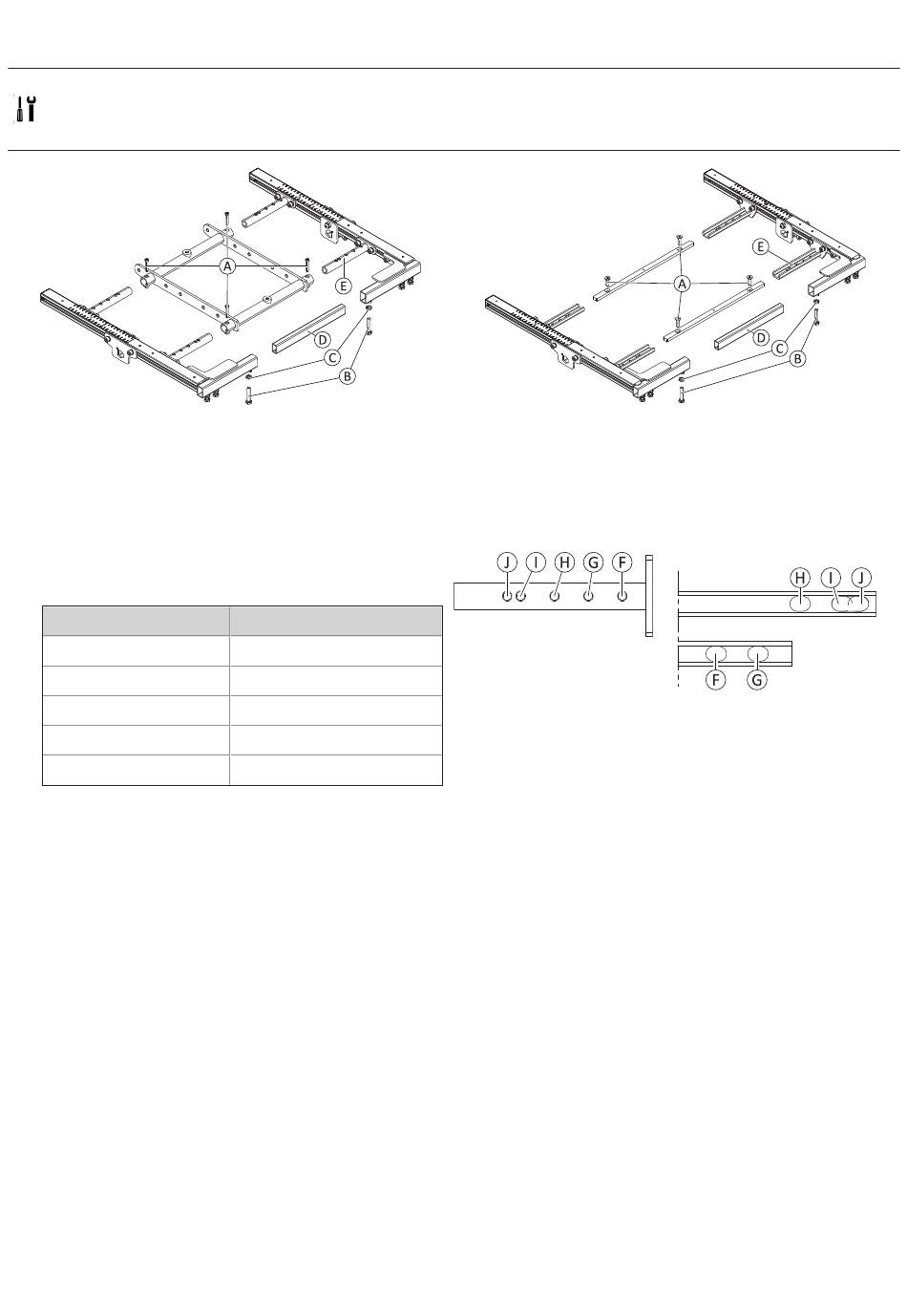

Châssis de l'assise des modèles sans modules d'inclinaison d'assise ou
d'inclinaison du dispositif de levage
1. Desserrez et retirez les vis A.
2. Desserrez et retirez les vis B et les écrous C.
3. Si nécessaire, remplacez la fixation du repose-jambes D.
4. Réglez le connecteur du rail de siège E et la fixation du
repose-jambes à la largeur d'assise souhaitée,
conformément au tableau :
Position de la vis
F
G
H
I
J
Installation des pièces
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Testez toutes les fonctions.
1608031-L
Largeur d'assise
380 mm
430 mm
480 mm
530 mm
550 mm (en option)
Châssis de l'assise des modèles avec modules d'inclinaison d'assise ou
d'inclinaison du dispositif de levage
Positions de montage pour
différentes largeurs d'assise sur le
connecteur de rail de siège E . La
variante sur le modèle sans module
d'inclinaison d'assise ou
d'inclinaison du dispositif de levage
sert d'exemple.
5 Mise en place
Positions de montage pour
différentes largeurs d'assise sur les
fixations du repose-jambes D .
