9 Accoudoirs et options de soutien de la partie supérieure du corps
Pour plus d'informations sur les accoudoirs et les options de support de la partie supérieure du corps, voir 4.4 Types d'accoudoir, à
la page 10 et 4.6 Options de soutien, à la page 12
9.1 Retrait/installation de l'accoudoir (armature du siège télescopique)
Clé Allen de 8 mm
l
Clé dynamométrique
l

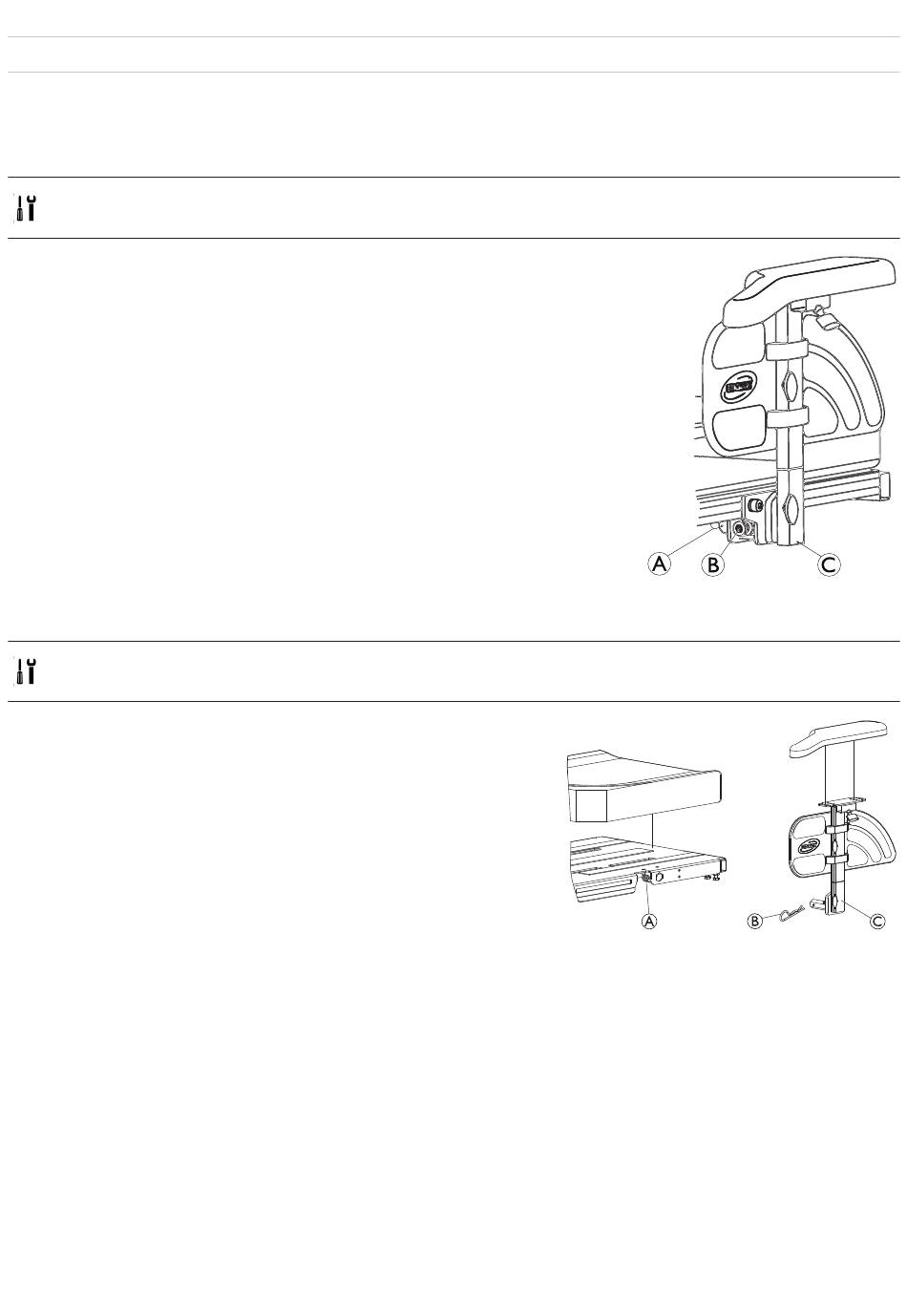

1. Si nécessaire, déconnectez le manipulateur.
2. Retirez la goupille à ressort A (le cas échéant).
3. Desserrez la vis B.
4. Tirez sur l'accoudoir C pour le ressortir du support de montage.
5. Si nécessaire, remplacez l'accoudoir et la bride de montage.
6. Installez les pièces en reprenant la procédure en sens inverse. Serrez la vis B à
25 Nm.
9.2 Retrait/installation de l'accoudoir (plaque de siège monobloc)
Clé Allen de 8 mm
l
Clé dynamométrique
l
1. Si nécessaire, déconnectez le joystick.
2. Retirez la goupille à ressort B (le cas échéant).
3. Desserrez la vis A.
4. Tirez sur l'accoudoir C pour le sortir de la plaque d'assise.
5. Si nécessaire, remplacez l'accoudoir et la bride de montage.
6. Installez les pièces en reprenant la procédure en sens inverse. Serrez la vis
A à 25 Nm.
