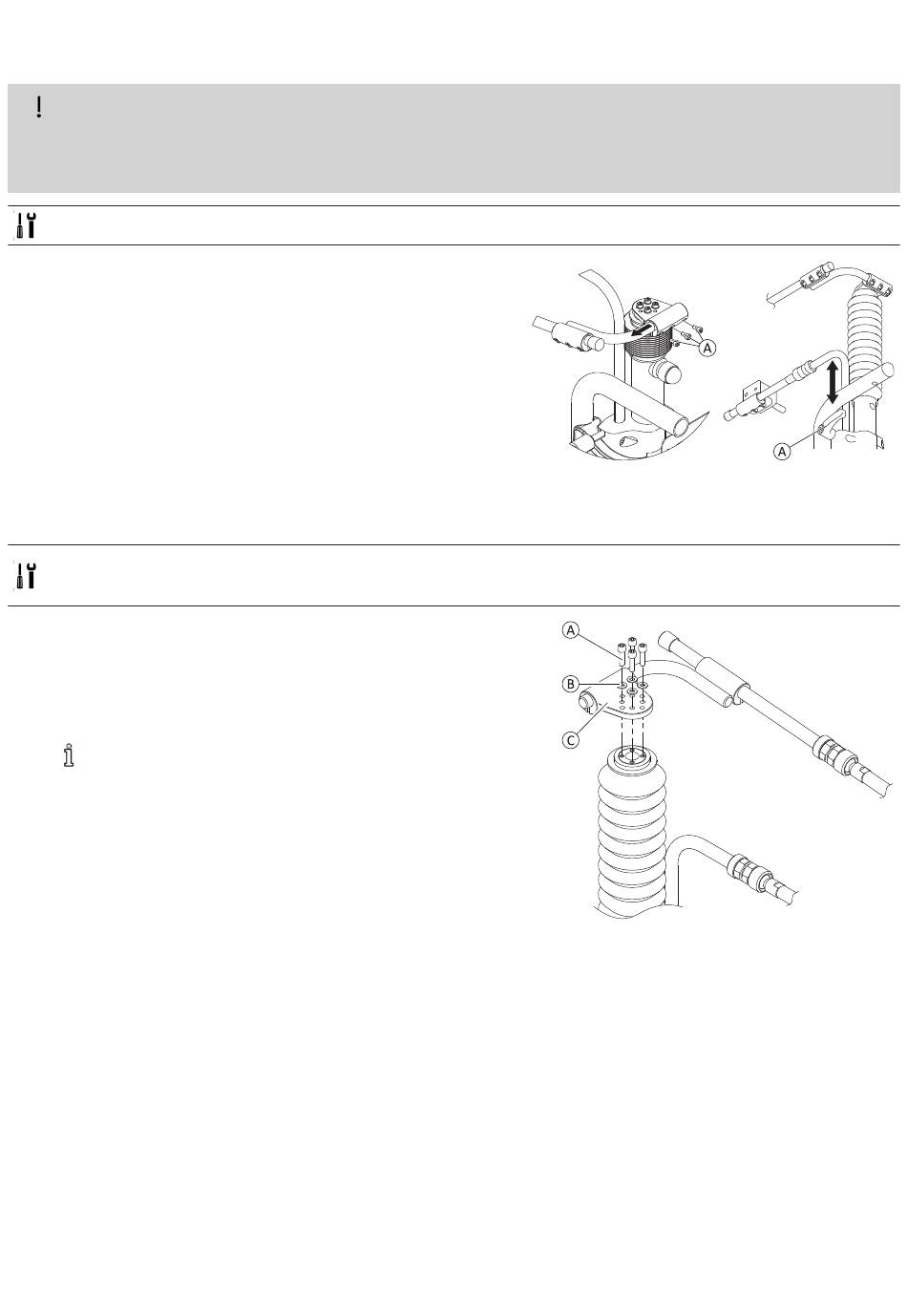

11.2.2 Remplacement de la liaison
AVIS !
Risque de détérioration des vis/du levier de serrage
Si vous serrez les vis ou le levier à un couple inapproprié, ils risquent de se desserrer ou de s'abîmer.
— Serrez les vis à un couple de 3 Nm ± 10 %.
— Serrez le levier à la main uniquement.
Clé Allen de 3 mm
l
1. Retirez les composants qui sont installés sur la liaison, comme les
joysticks et les commutateurs, voir 11.2.1 Remplacement des
joysticks/interrupteurs, à la page 44.
2. Desserrez les vis/le levier de serrage A.
3. Remplacez la liaison.
4. Installez les pièces en reprenant la procédure en sens inverse.
5. Testez toutes les fonctions.
11.2.3 Remplacement du support de connexion
Clé Allen de 3 mm
l
Adhésif frein-filet de force moyenne (Loctite 242 ou équivalent)
l
1. Retirer la liaison supérieure, voir 11.2.2 Remplacement de la liaison, à la
page 45.
l est possible de retirer ce composant sans retirer les pièces
installées dessus, comme les joysticks et les commutateurs. Lors
du démontage, prenez soin des connexions de câbles et des pièces
installées.
2. Desserrez et retirez les vis A et les rondelles B.
3. Remplacez le support C.
4. Appliquez de l'adhésif frein-filet sur les vis A. Installez et serrez les vis.
5. Réinstallez la liaison.
1608031-L
Liaison supérieure
Support de connexion et liaison supérieure.
Variante de liaison avec joints sphériques donnée en
exemple.
11 Commande mentonnière
Liaison inférieure
