Invacare® Modulite

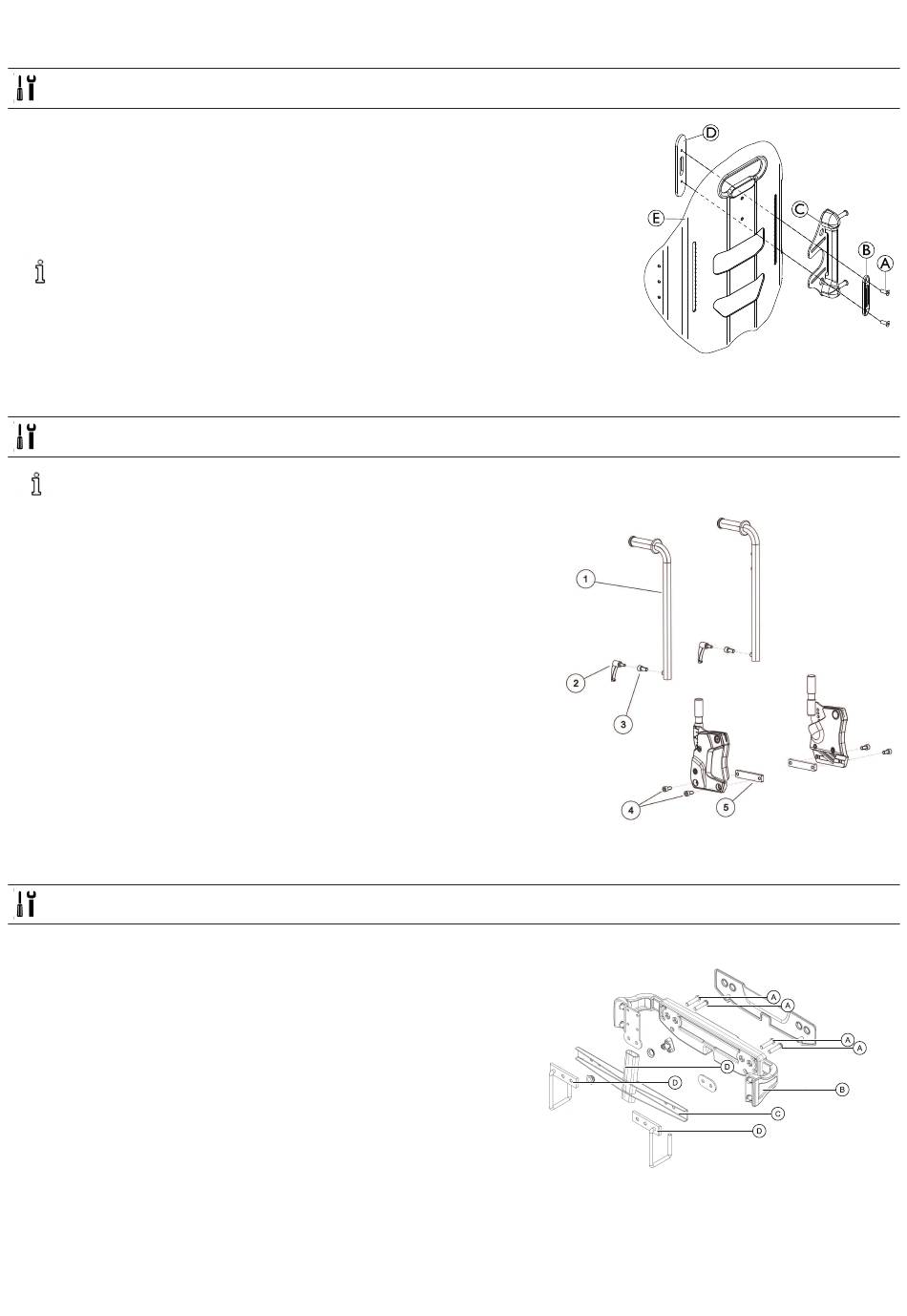

Retrait du dossier Matrx Elite 2 / MAC
Clé Allen de 4 mm
l
1. Retirez l'interface de cheville C du matériel de fixation, voir la description ci-dessus.
2. Retirez les vis A qui maintiennent la rondelle plate B, l'interface de cheville C et
l'écrou d'ancrage D au dossier E.
Pour ajuster le dossier MAC à l'utilisateur, consultez le manuel d'utilisation du
système d'assise.
6.4 Remplacement du support de montage du dossier
Clé Allen de 6 mm
l
Les supports de montage du dossier Flex3 et d'une largeur d'assise de 530 mm sont ajourés. La procédure est identique.
Démontage du support
1. Retirez le coussin de dossier.
2. Desserrez la fixation des montants arrière correspondants (1), selon la
version. Il existe deux versions de fixations :
(2) Levier de fixation : pour dossier manuel
l
(3) Vis : pour dossier électrique
l
3. Retirez les montants arrière.
4. Desserrez et retirez les deux vis (4) sur l'écrou en T (5) des deux côtés.
Installation du support
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Testez toutes les fonctions.
6.5 Remplacement des crochets de suspension
Clé Allen de 6 mm
l
Démontage
1. Retirez les vis A .
2. Retirez les crochets de suspension D, C et les entretoises du dossier B.
Installation
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Serrez les vis à 22 Nm.
