Invacare Modulite Manuel De Maintenance page 65

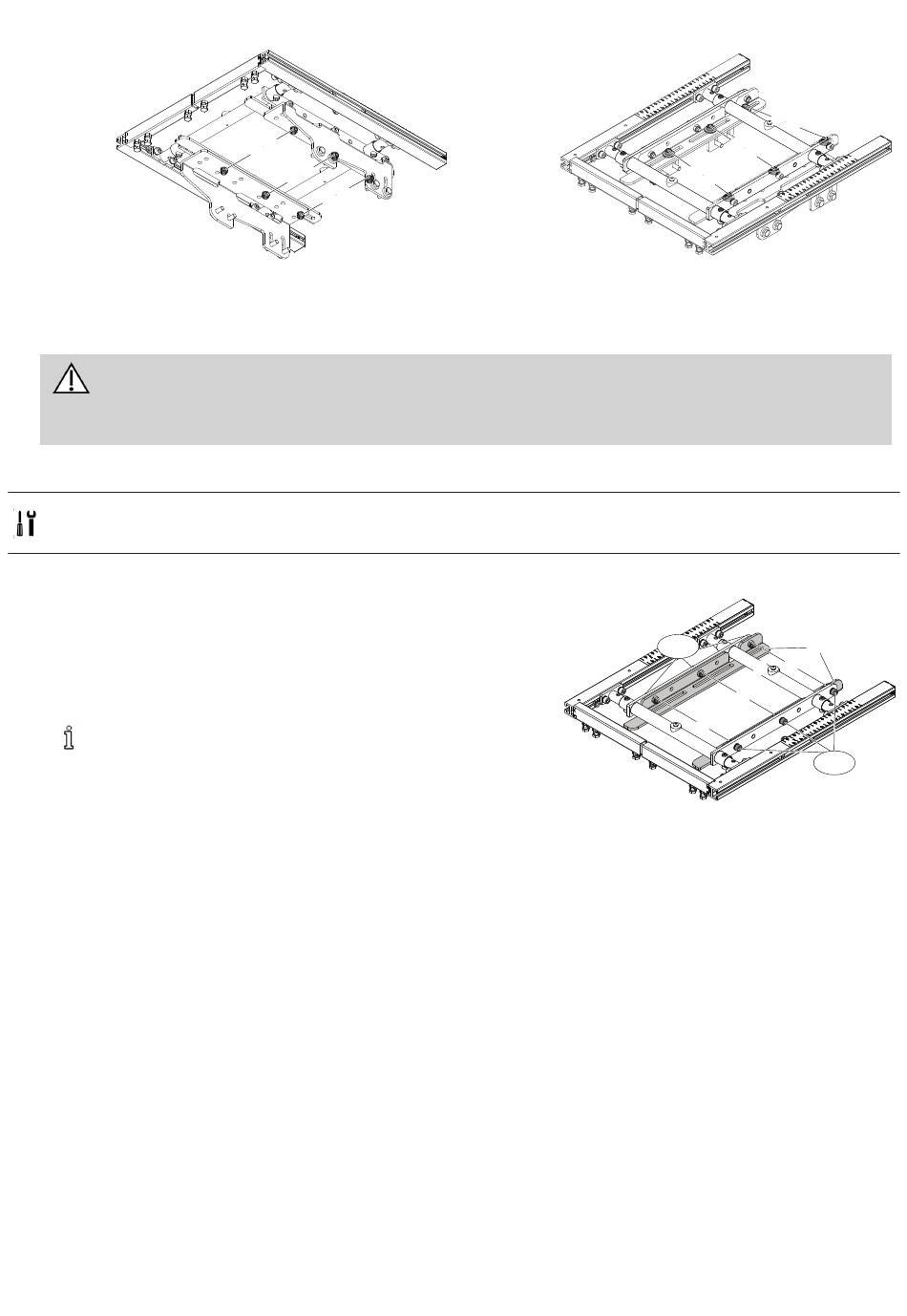

7. Maintenez fermement l'assise pendant que vous retirez les écrous D et rondelles E du côté inférieur de l'assise.
8. Maintenez fermement l'assise pendant que vous retirez les vis F et rondelles G du côté supérieur de l'assise.
9. Soulevez le siège pour le retirer.
AVERTISSEMENT !
Risque de pincement
L'assise est très lourde. Risque de blessure aux mains et aux pieds.
— Utilisez des techniques de levage appropriées.
Démontage du support d'assise (armature du siège télescopique/plaque d'assise monobloc)
Clé Allen de 6 mm
l
Clé de 13 mm
l
L'armature du siège télescopique est donné en exemple.
1. Retirez les vis A, les rondelles B et les écrous C.
2. Tirez l'armature du siège D vers le haut en le détachant des adaptateurs
d'armature du siège E.
Installation de l'assise et du support d'assise
1. Installez les pièces en reprenant la procédure en sens inverse.
Lors de l'installation du siège, prenez garde au poids élevé.
2. Serrez les vis à 25 Nm.
3. Vérifiez toutes les fonctions du véhicule et effectuez un test de conduite.
1608031-L
D E
D E
D E
Vue de dessous
15 Interface d'assise / Châssis
F
G
F
G
F
G
Vue de dessus
AB
E
D C
C
C
AB
