6.5.3 Démonter/monter les roues (version 4 roues et roues arrière de la
version 3 roues)
PRUDENCE : Risque d'accident !
Lorsque le scooter est mis à l'arrêt sur les roues d'appui, il n'est plus freiné par le frein-
moteur. Le scooter peut se mettre à rouler sans contrôle.
· Avant d'enlever les roues, placer le scooter sur une cale en bois au niveau du cadre arrière.
PRUDENCE : Risque d'accident !
Des accidents risquent de se produire si le scooter se met à rouler involontairement.
· Protéger le scooter pour qu'il ne puisse se mettre à rouler.
Remarque
Lors du démontage, veiller à la position des petites pièces telles que vis et rondelles. Poser toutes
les petites pièces de manière à pouvoir les remonter dans le bon ordre.
Conditions préalables :
· Clé plate de 12 mm
· Maillet en caoutchouc
· Tournevis pour vis fendues
· Contre-écrou de 12 mm
· Cale en bois
·
Protéger le scooter pour qu'il ne puisse se
mettre à rouler.
·
Placer la cale en bois à la hauteur du
support de la batterie en dessous du cadre.
Démonter la roue :
·

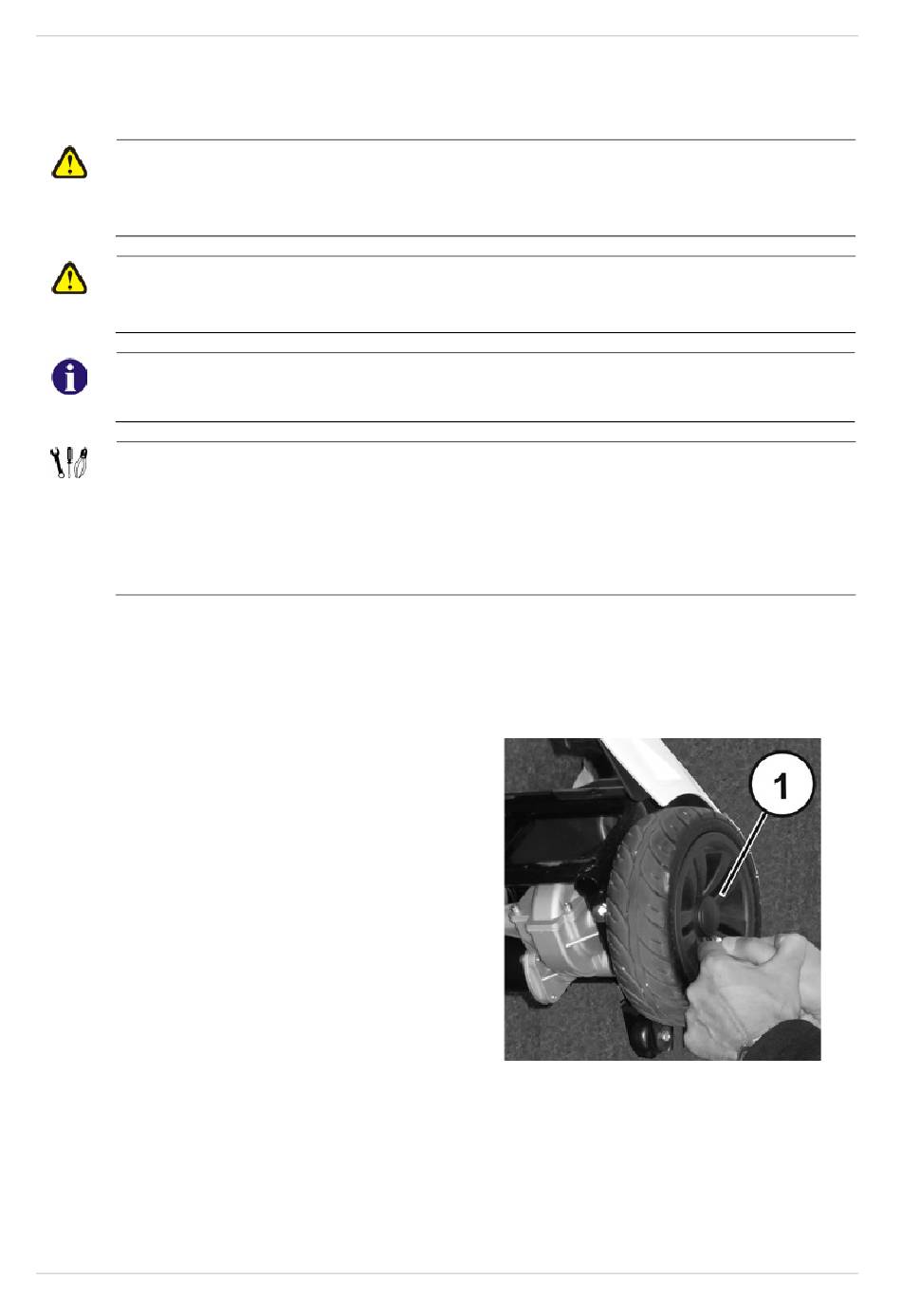

Enlever le cache de protection (1) avec un
tournevis pour vis fendues.
·
Desserrer le contre-écrou (1) avec la clé
plate de 12 mm.
·
Enlever la roue.
·
Si nécessaire, desserrer la roue en frappant
légèrement avec le maillet en caoutchouc.
Monter la roue :
·
Le montage de la roue a lieu dans l'ordre
inverse.
·
Utilisez un contre-écrou neuf.
·
Vérifier le fonctionnement (déplacement
d'essai).
