Invacare Colibri Manuel De Maintenance page 42

MANUEL DE MAINTENANCE
·

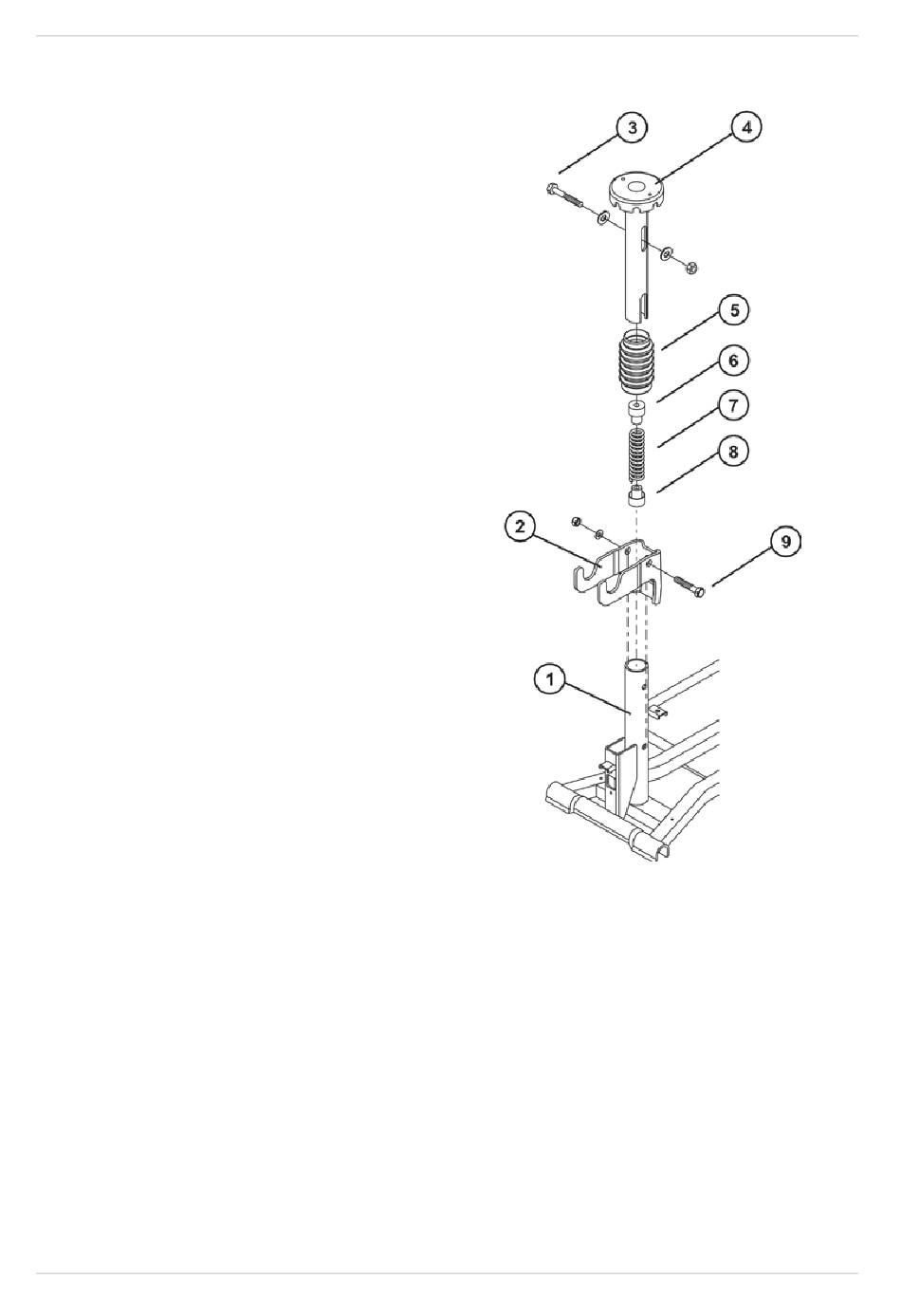

Enlever la vis (3 et 9), l'écrou et les
rondelles.
·
Enlever le support du siège (4) du tube de
réception (1).
·
Enlever le soufflet (5) y compris le ressort (7)
et les supports en matière plastique (3 et 9).
·
Monter les supports en matière plastique
(6 et 8) sur le nouveau ressort.
·
Bien lubrifier le ressort avec beaucoup de
graisse. Le ressort doit être entièrement
recouvert.
·
Monter le soufflet (5) y compris le ressort (7)
et les supports en matière plastique (6 et 8).
·
Placer le support du siège (4) dans le tube
de réception (1) et pousser légèrement vers
le bas.
·
Mettre la vis (3 et 9), l'écrou et les rondelles
en place. Bien serrer le raccord à vis du
support du siège.
42
®
Invacare - Colibri
