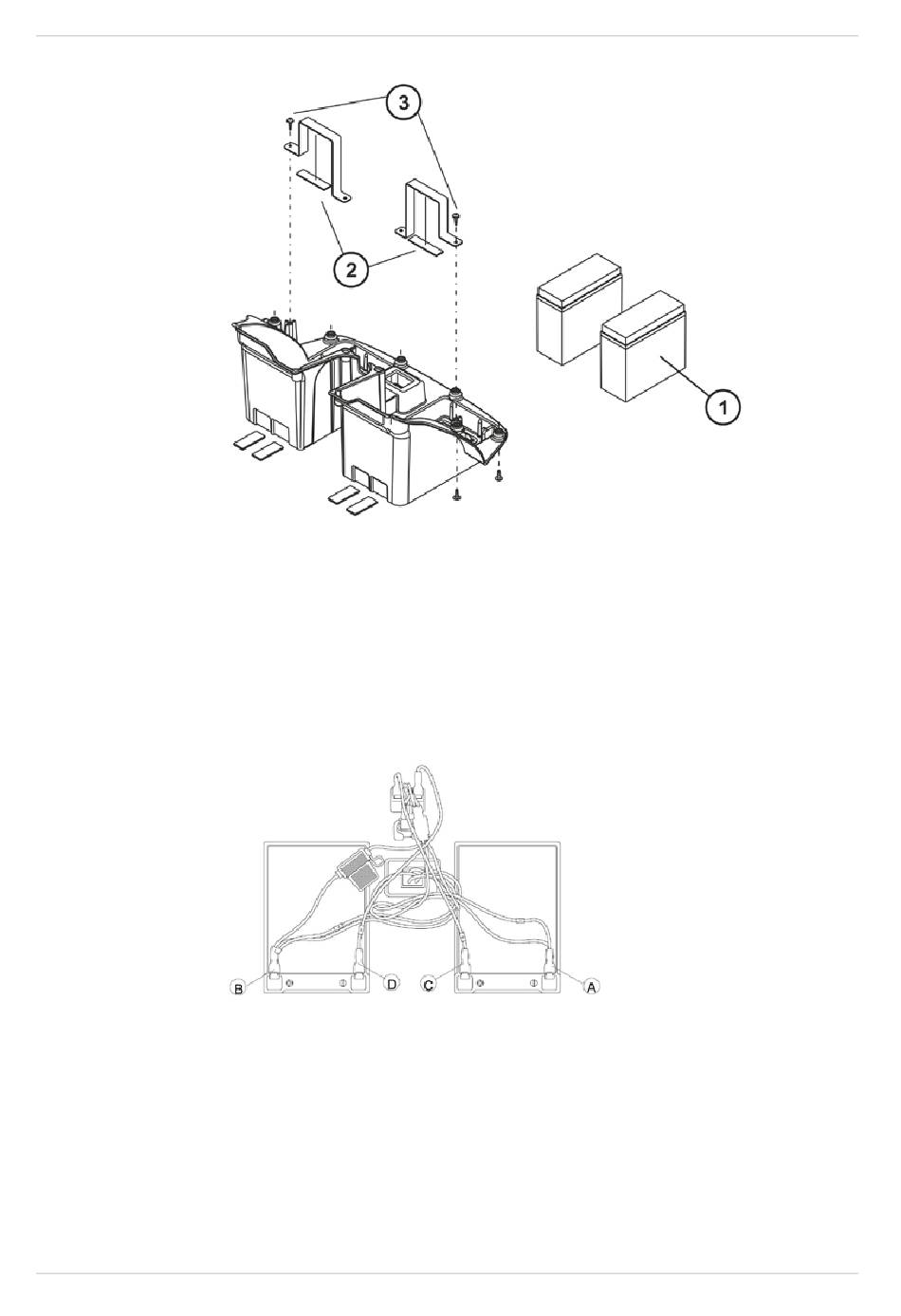

Les batteries (1) sont maintenues par des étriers (2) et fixées avec des vis à empreinte
cruciforme (3).
·
Desserrer les vis à empreinte cruciforme (3) et enlever les étriers (2).
·
Il est maintenant possible d'enlever les batteries et de les remplacer.
·
Placez les nouvelles batteries dans le carter de batterie et fixez-les avec les étriers (2).
·
Raccordez de nouveau toutes les connexions à fiche aux cosses de batterie.
- Batteries 12 Ah : Placer la fiche mâle sur la cosse de batterie.
- Batteries 18 Ah : Bien revisser les vis et les écrous avec deux clés plates.
·
Raccordez de nouveau toutes les connexions à fiche aux cosses de batterie.:
(-) NOIR
(+) ROUGE
(+) BLANC
(-) BLANC
·
Remettez le couvercle de batterie en place en refixant les douze vis à empreinte cruciforme.
·
Replacez les bocs batterie dans le scooter (chapitre 6.3.2).
Câble (A) sur cosse de batterie (-)
Câble (B) sur cosse de batterie (+). sur la batterie de gauche
Câble (C) sur cosse de batterie (+). sur la batterie de droite
Câble (D) sur cosse de batterie (-)
MANUEL DE MAINTENANCE
sur la batterie de droite
sur la batterie de gauche
