Invacare - Colibri
·

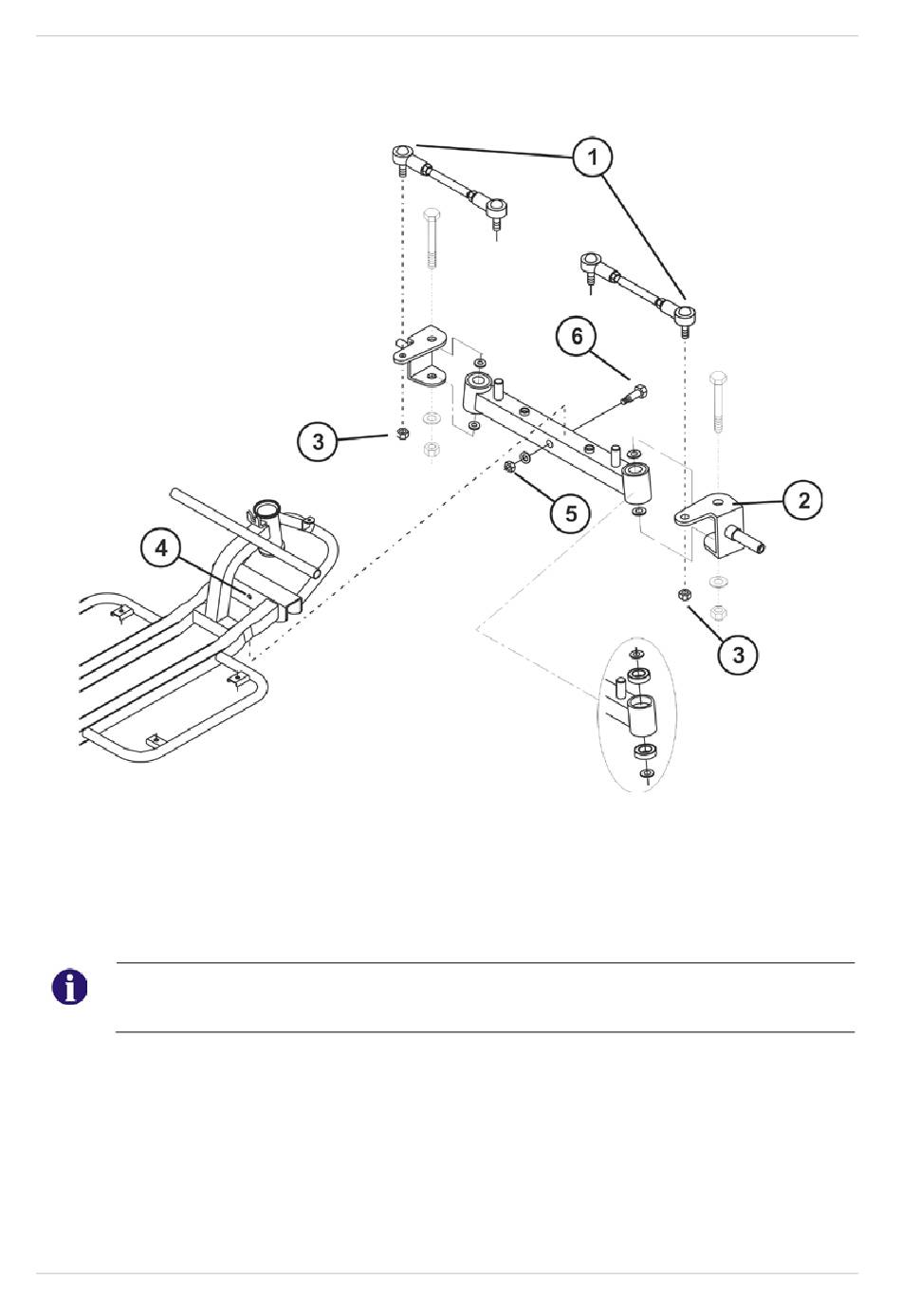

Enlever les roues avant (1), comme décrit au chapitre 6.5.3.
·
Desserrer et enlever l'écrou (3) de la barre de connexion (1)
·
Enlever la barre de connexion (1) de la plaque de direction (2).
·
Desserrer l'écrou de la suspension d'axe (5) et l'enlever avec la rondelle.
Bloquer alors le boulon (6) de la suspension de l'axe avec la clé plate pour qu'il ne tourne pas.
·
Retirer le boulon (6) et enlever corps de l'axe du châssis (4).
Remarques
Pour desserrer l'écrou (3), bloquer la rotule de la barre de connexion avec la clé plate pour qu'elle
ne tourne pas.
·
Le montage de l'axe a lieu dans l'ordre inverse.
·
Vérifier le fonctionnement (déplacement d'essai).
