Remplacement Du Vérin - Inclinaison Électrique Avec Point De Pivotement Fixe - Invacare Modulite Manuel De Maintenance

Démontage du vérin
Lors du démontage, veillez à ne pas égarer les petites pièces comme les entretoises. Déposez-les correctement pour
pouvoir les remonter dans l'ordre voulu par la suite.
ATTENTION !
Risque de pincement
L'assise descend lors du retrait du vérin.
– Maintenez le siège lors du démontage du vérin.
– Placez le siège en position de service et placez une cale en bois sous le dossier, ou abaissez-le lentement sur
le châssis.

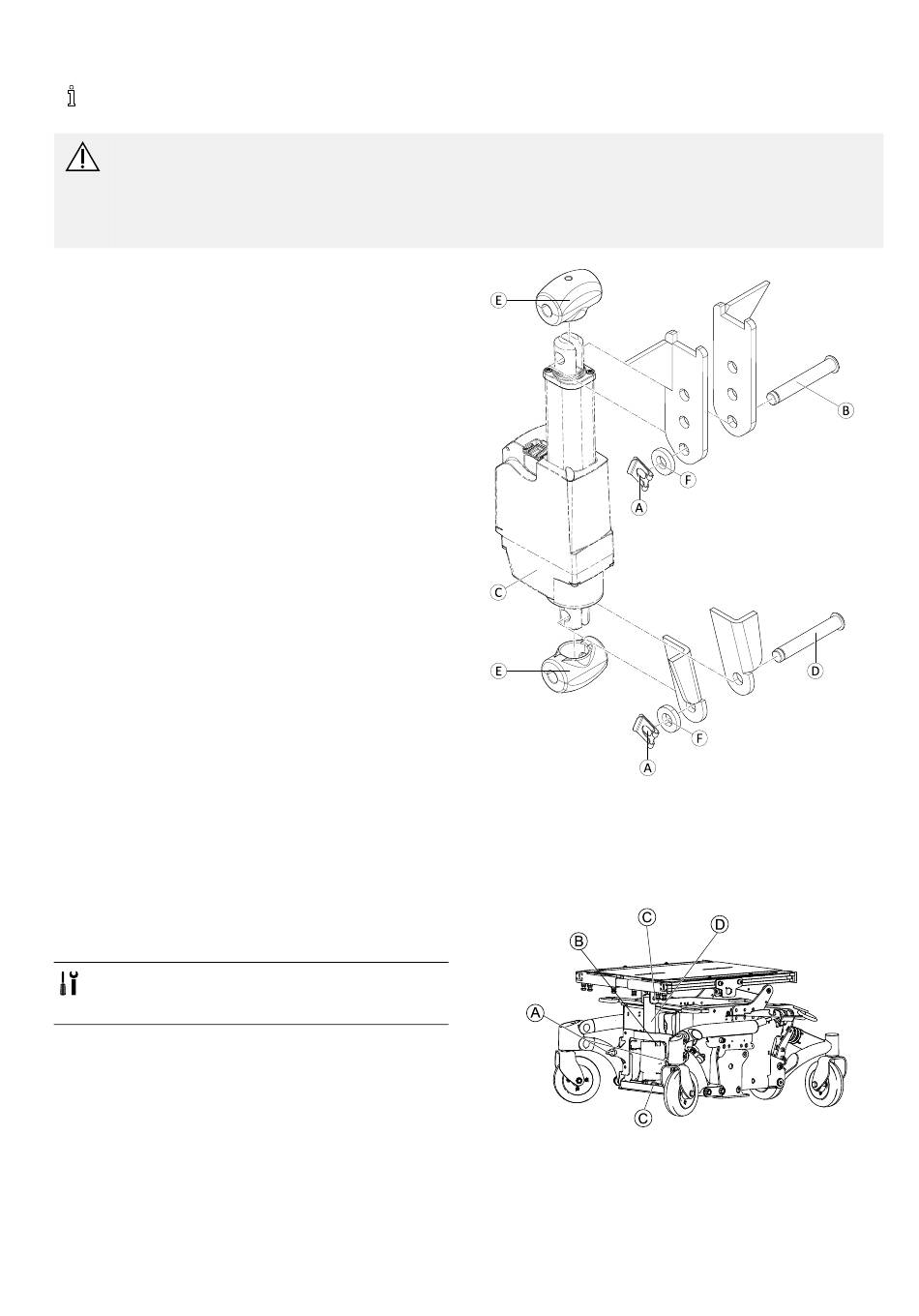

1. Débranchez le câble du vérin directement du vérin.
2. Retirez les clips de fixation SL A et les entretoises F
en haut et en bas du vérin.
3. Retirez la broche supérieure B. Maintenez l'assise en
position.
4. Placez le siège en position d'entretien. Sinon, abaissez-le
lentement sur le châssis.
5. Retirez la broche inférieure D et le vérin C avec les
éléments de fixation E.
Installation du vérin
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Testez toutes les fonctions.
5.12.2 Remplacement du vérin — inclinaison
électrique avec point de pivotement fixe
Outils :
• Petit tournevis
• Cale en bois
Exemple TDX SP2
1608031-J
Fig. 5-24 Pour une meilleure visibilité, seuls le vérin, les broches, les
entretoises et les clips de fixation SL sont représentés.
1. Retirez les repose-jambes.
2. Éteignez toutes les commandes électriques.
3. Desserrez les vis A.
4. Retirez le capot avant.
5. Retirez l'embout B
6. Tirez la fiche au-dessous de la partie B.
Après-vente
37
