Remplacement Du Support Pour Manipulateur; Dlx-Acu200 - Invacare Modulite Manuel De Maintenance

Invacare® Modulite
1. Desserrez les vis C et les écrous A.
2. Retirez le support B.
Installation
1.
Montez le support sur le tube dans la position
souhaitée.
2.
Serrez les vis C et les écrous A.
30

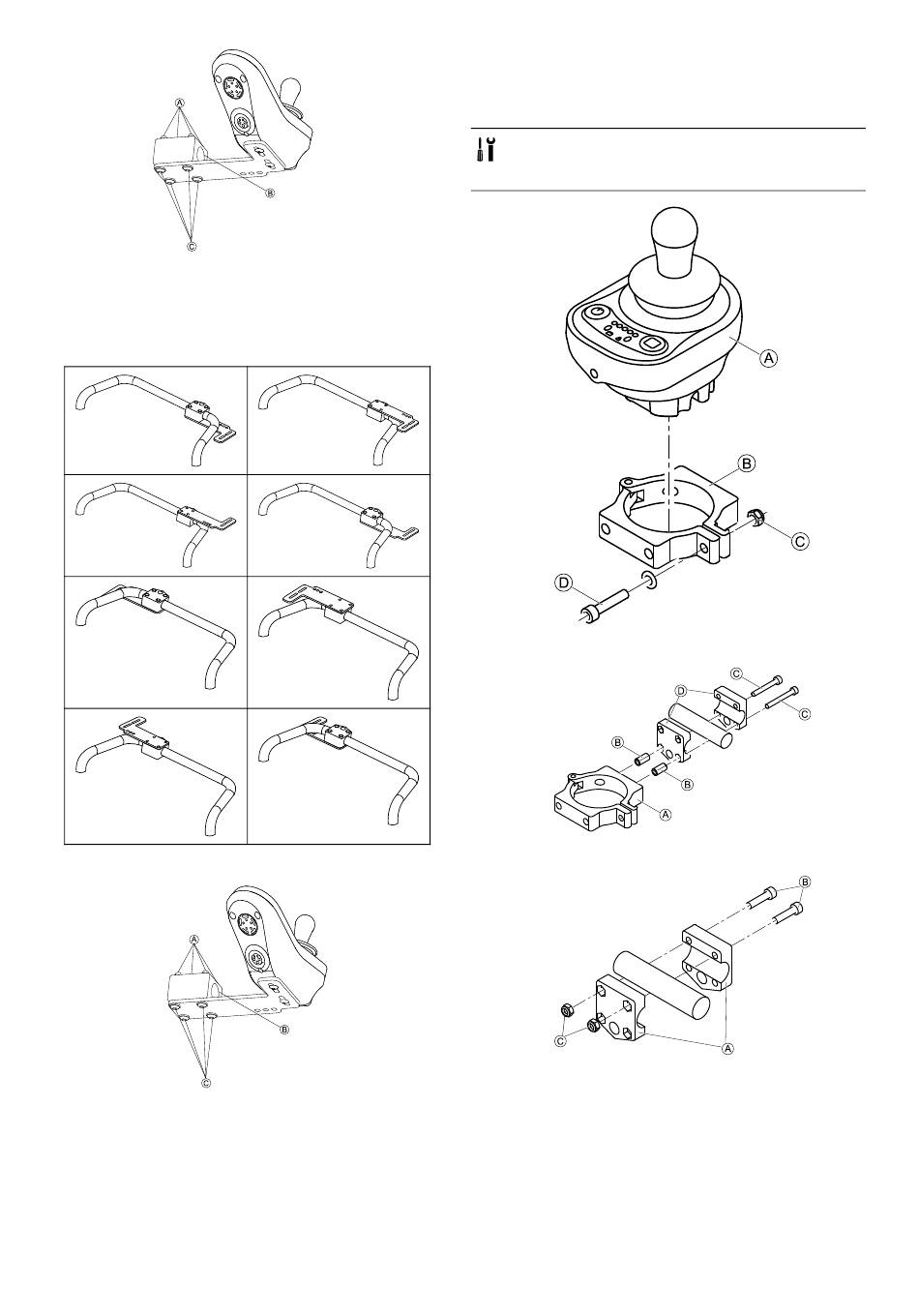

5.8.4 Remplacement du support pour
manipulateur DLX-ACU200
Démontage
• Clé Allen de 3 mm
• Clé allen de 5 mm
• Clé de 10 mm
1.
Desserrez les vis D. Retirez le manipulateur A du
collier B.
2.
Retirez les vis C, les entretoises B et le collier A de
la pince de préhensionD.
3.
Desserrez les vis B sur la pince de préhension A.
4. Retirez la pince de préhension A.
Installation
1. Installez les pièces en reprenant la procédure en sens
inverse.
1608031-J
