4.3 Réglage pour un nouvel utilisateur
Lors du réglage du fauteuil roulant pour un nouvel utilisateur, il peut être nécessaire de modifier la position des
composants, comme le manipulateur principal. La programmation doit également être adaptée aux besoins du nouvel
utilisateur, reportez-vous au manuel de maintenance de LiNX.
4.3.1 Changement de côté de montage du manipulateur principal
Il existe plusieurs possibilités de montage d'un manipulateur principal sur le fauteuil roulant :
•
par le support de manipulateur standard, ou
•
par le support de manipulateur escamotable.
Si un changement de site de montage est nécessaire lors de la configuration du manipulateur principal pour un nouvel
utilisateur, le support du manipulateur doit être modifié sur le nouveau site de montage.
La modification d'un support de manipulateur escamotable n'est possible qu'avec les pièces de rechange
appropriées. Les pièces de rechange requises sont disponibles dans le catalogue des pièces de rechange.
•
Support escamotable Highend RH : SP1496248
•
Support escamotable Highend LH : SP1496249
Lorsque vous utilisez un manipulateur REM400 ou REM500, l'interface utilisateur de l'écran doit également être
adaptée à un gaucher ou un droitier. Reportez-vous au manuel d'utilisation du manipulateur.
Lors de la modification du site de montage du manipulateur d'un utilisateur droitier à un utilisateur gaucher, dans la
plupart des cas, un câble bus plus long est nécessaire (de 1,5 m à 1,7 m de longueur, par exemple). Des câbles
bus sont également disponibles dans le catalogue des pièces de rechange.
•
Longueurs de câble bus disponibles :
– Câble bus LiNX 1,0 m (GLM-BUS100) : SP1602891
– Câble bus LiNX 1,2 m (GLM-BUS120) : SP1603489
– Câble bus LiNX 1,5 m (GLM-BUS150) : SP1602892
– Câble bus LiNX 1,7 m (GLM-BUS170) : SP1602893
– Câble bus LiNX 2,0 m (GLM-BUS200) : SP1602894
– Câble bus LiNX 2,5 m (GLM-BUS250) : SP1602904
•
Clé Allen de 3 mm (support de manipulateur escamotable uniquement)

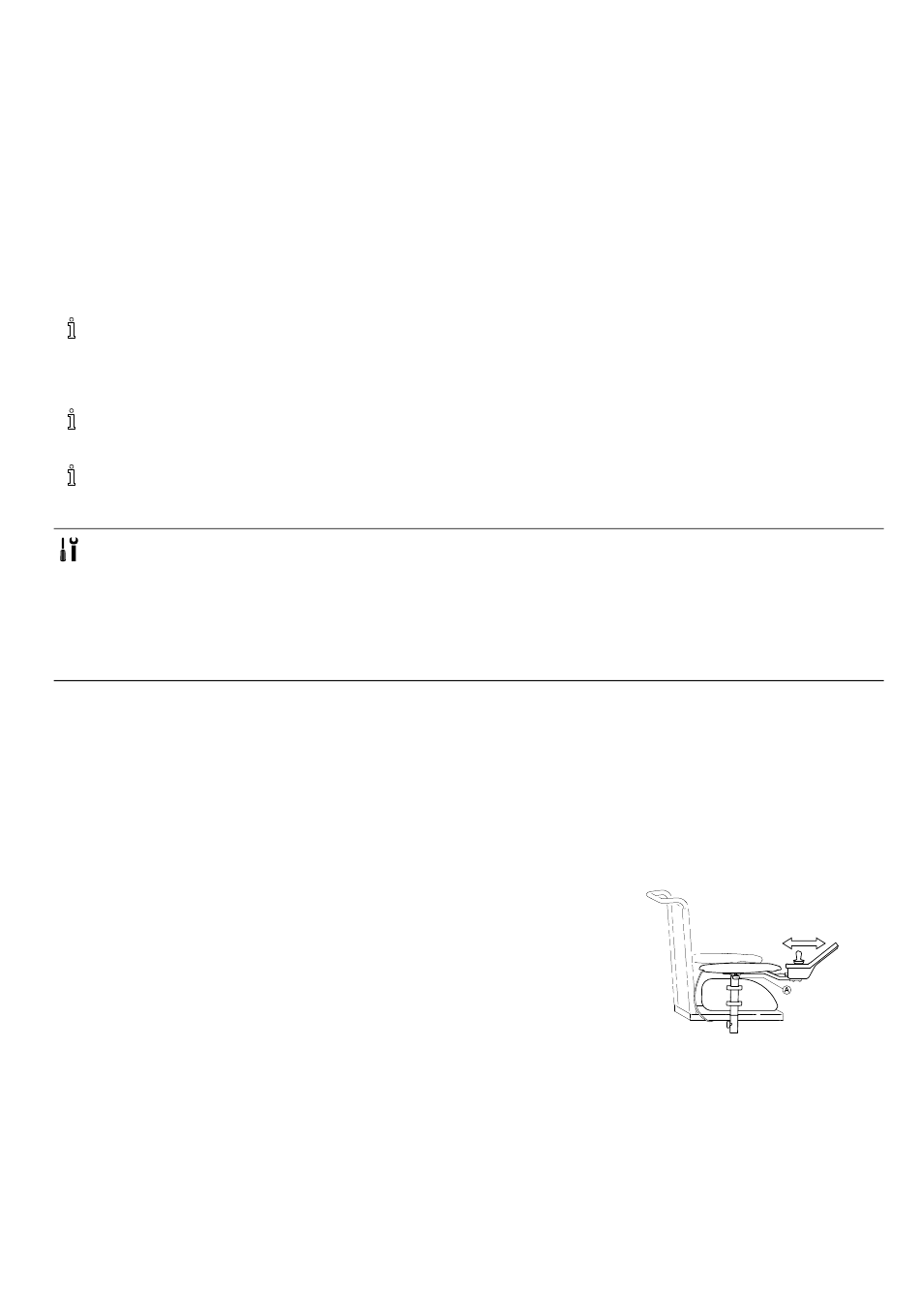

Modification du support de
manipulateur standard
1. Prenez note de la position des
câbles et des connecteurs. Repérez
les prises et les connecteurs ou
prenez une photographie avec un
appareil photo numérique.
2. Débranchez le câble du
manipulateur des deux côtés.
3. Desserrez et retirez la vis à
ailettes A.
4. Retirez le manipulateur par l'avant.
5. Installez le support du manipulateur
sur le site de montage souhaité.
6. Réglez le manipulateur en fonction
des besoins de l'utilisateur.
Reportez-vous au manuel
d'utilisation du système d'assise.
7. Installez et serrez la vis à ailettes.
1608031-J
Modification du support de
manipulateur escamotable
1.
Prenez note de la position des
câbles et des connecteurs. Repérez
les prises et les connecteurs ou
prenez une photographie avec un
appareil photo numérique.
2.
Débranchez le câble du
manipulateur des deux côtés.
3.
Desserrez la vis de réglage A. Ne
retirez pas la vis.
4.
Retirez le manipulateur par l'arrière.
5.
Installez le nouveau support du
manipulateur sur le site de montage
souhaité.
6.
Réglez le manipulateur en fonction
des besoins de l'utilisateur.
Reportez-vous au manuel
d'utilisation du système d'assise.
7.
Serrez la vis de réglage.
Réglages (Mise en service)
Fig. 4-12
15
