Invacare® Modulite

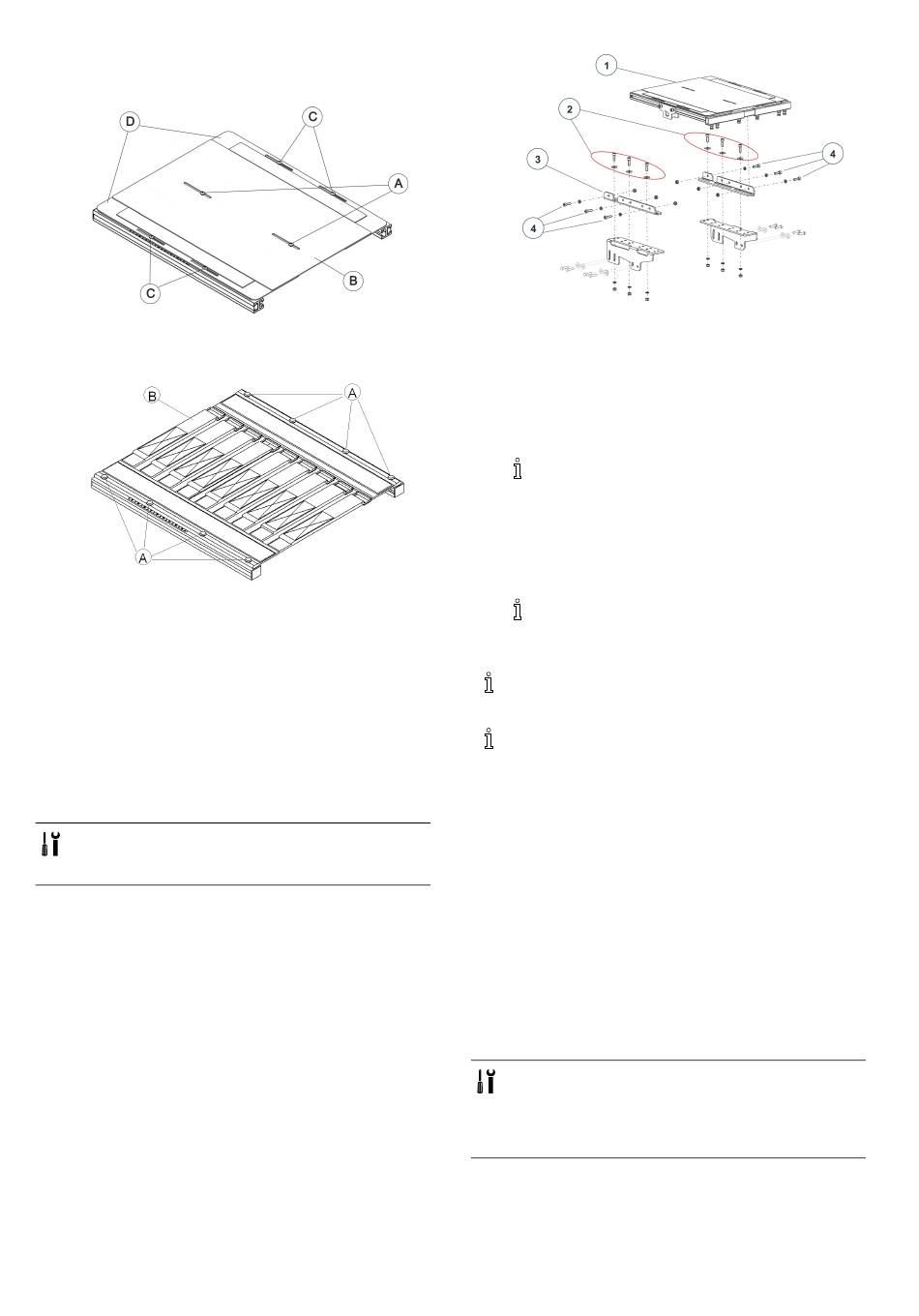

1. Retirez les repose-jambes.
2. Mettez le manipulateur hors tension.
3. Retirez le coussin de dossier.
4.
Desserrez et retirez les vis qui maintiennent la plaque
d'assise centrale A à l'aide d'une clé Allen de 3 mm.
5. Retirez la plaque d'assise centrale B.
6.
De chaque côté, desserrez et retirez les vis qui
maintiennent les plaques d'assise latérales C à l'aide
d'une clé Allen de 3 mm.
7. Retirez les plaques d'assise latérales D. Ou :
8. Retirez le coussin d'assise.
9. De chaque côté, desserrez et retirez les vis qui
maintiennent l'assise à sangle C à l'aide d'une clé
dynamométrique Torx T25.
10. Retirez l'assise à sangle B.
Démontage du support de siège (châssis de l'assise
télescopique/plaque d'assise monobloc)
Exemple TDX
Outils :
•
Clé Allen de 6 mm
•
Clé de 13 mm
L'illustration ci-après représente un support de siège avec
châssis d'assise télescopique.
44
1.
Desserrez et retirez les vis (2), sans oublier les écrous
et les rondelles, à l'aide d'une clé Allen de 6 mm et
d'une clé de 13 mm.
2. Tirez sur le châssis de l'assise (1) pour le ressortir.
3. Desserrez et retirez les vis (4), sans oublier les écrous
et les rondelles, à l'aide d'une clé Allen de 6 mm et
d'une clé de 13 mm.
4. Retirez l'adaptateur d'assise (3).
Le démontage du support de siège sur le
châssis est décrit dans la section « Support
de siège » du manuel de maintenance
correspondant.
Installation de l'assise et du support de siège
1. Remettez toutes les pièces en place en sens inverse.
Assurez-vous que l'ensemble des vis, rondelles
et écrous sont remis en place dans l'ordre voulu
et correctement serrés lors de l'installation.
Lors de l'installation du siège, prenez garde au
poids élevé.
Serrez les vis à un couple de 25 Nm.
2. Vérifiez toutes les fonctions du véhicule et effectuez
un test de conduite.
5.13.3 Remplacement du support d'assise
(module avec décalage du CdG)
Le présent chapitre porte sur le remplacement du support
d'assise dans le cas d'un siège pourvu d'un dispositif de
levage ou d'un module d'inclinaison d'assise avec fonction
de décalage du centre de gravité. Procédez comme indiqué
dans la section 5.13.2 Remplacement du support de siège
(sans dispositif de levage ou module de basculement), page
43 pour remplacer le dispositif de levage ou le module
d'inclinaison d'assise.
Châssis de l'assise télescopique donné en exemple.
•
Clé Allen de 3 mm (plaques d'assise)
•
Clé Torx TX25 (assise à sangle)
•
Clé Torx TX40
•
Pince oblique
•
Serre-câbles
1608031-J
