9.5.22
SITRANS TS500, type SWR, verkleinde dompelhuls met steeksokkel (7MC65..)
∅d
Buitendiameter van meetinzet (6 (0,24))
∅d
Buitendiameter van procesaansluiting
∅D8
Binnendiameter van punt

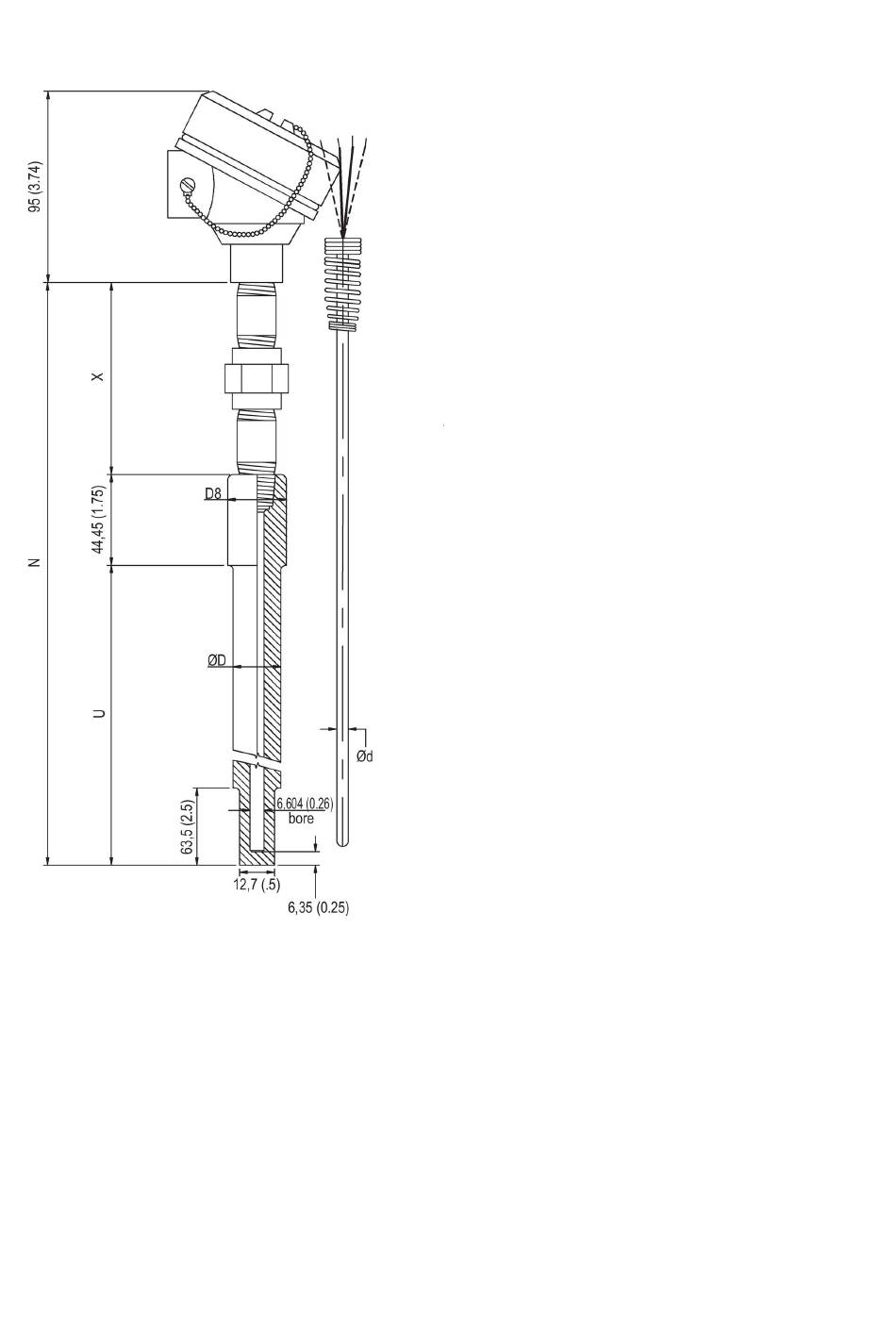

Afbeelding 9-25 Maattekeningen SITRANS TS500, type SWR, verkleinde dompelhuls met steeksokkel - maten in mm
(inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
N
Nominale lengte
U
Montagelengte
X
Verlengstuk
