9.5.20 SITRANS TS500, tipo SWS, casquillo vaina recta (7MC65...)
∅d Diámetro exterior de la unidad de medida (6 (0.24))
∅D Diámetro exterior de la conexión al proceso
∅D2 Diámetro exterior del extremo
∅D8 Diámetro interno del tubo de protección

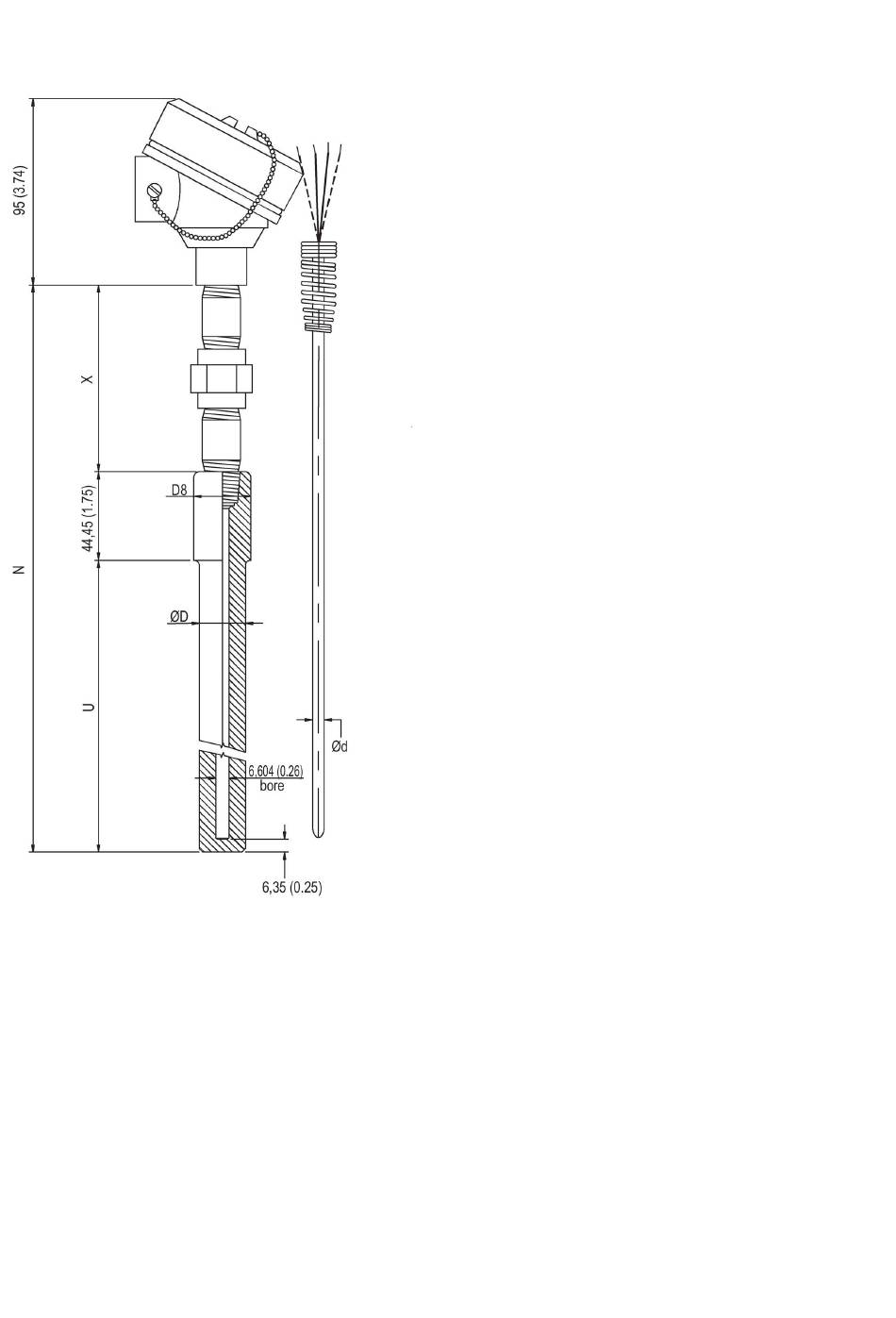

Figura 9-23 Dibujos acotados del SITRANS TS500, tipo SWS, casquillo vaina recta medidas en mm (pulgadas)
250
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
N Longitud nominal
U Longitud de montaje
X Extensión
A5E03920348-AB, 03/2016
