9.5.22 SITRANS TS500, tipo SWR, pozzetto termometrico rastremato a saldare
(7MC65...)
∅d Diametro esterno dell'inserto di misura (6 (0,24))
∅D Diametro esterno dell'attacco al processo
∅D8 Diametro interno della punta

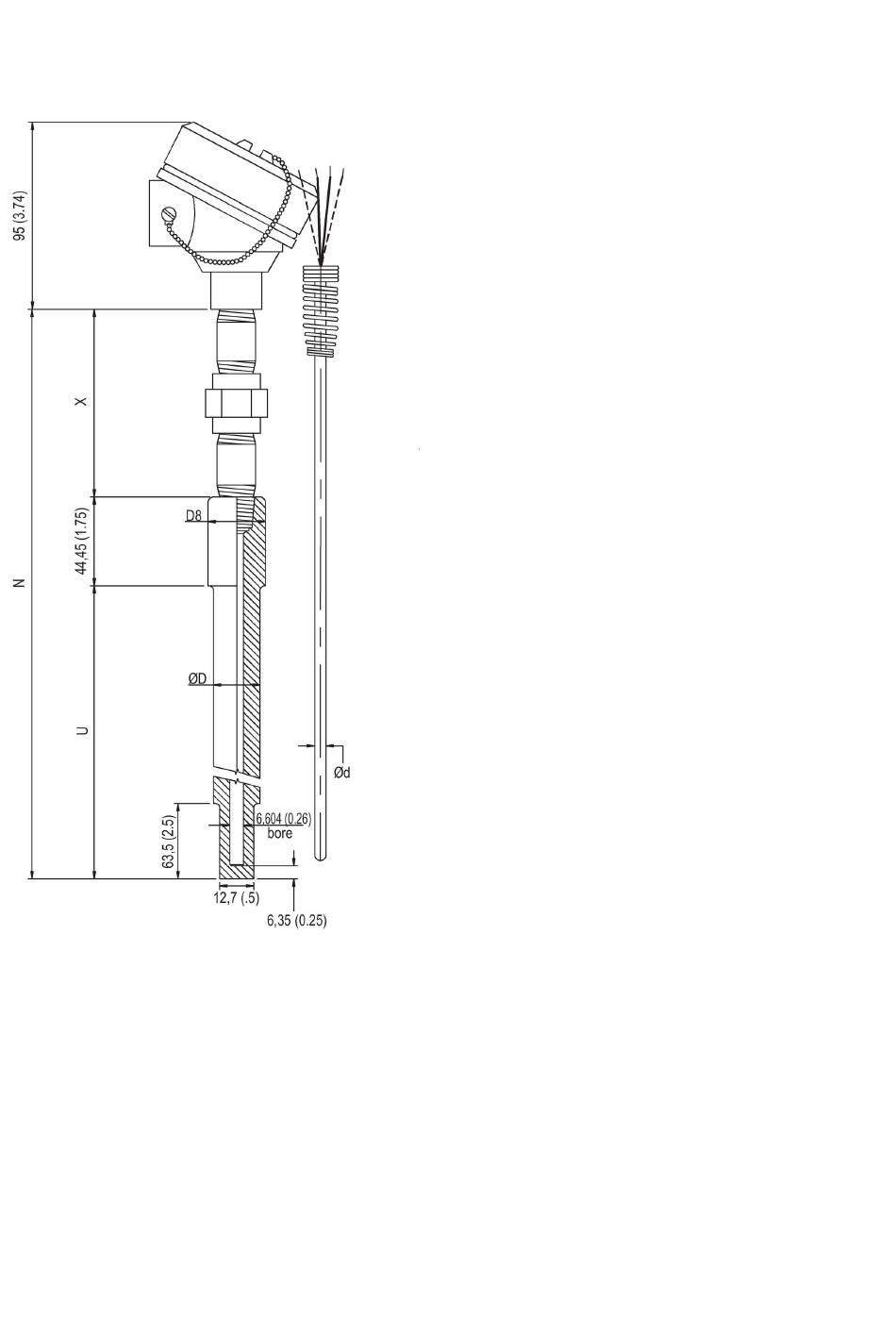

Figura 9-25 Disegni quotati SITRANS TS500, tipo SWR, pozzetto termometrico rastremato a saldare - dimensioni in mm
(pollici)
316
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
N Lunghezza nominale
U Lunghezza di montaggio
X Prolunga
