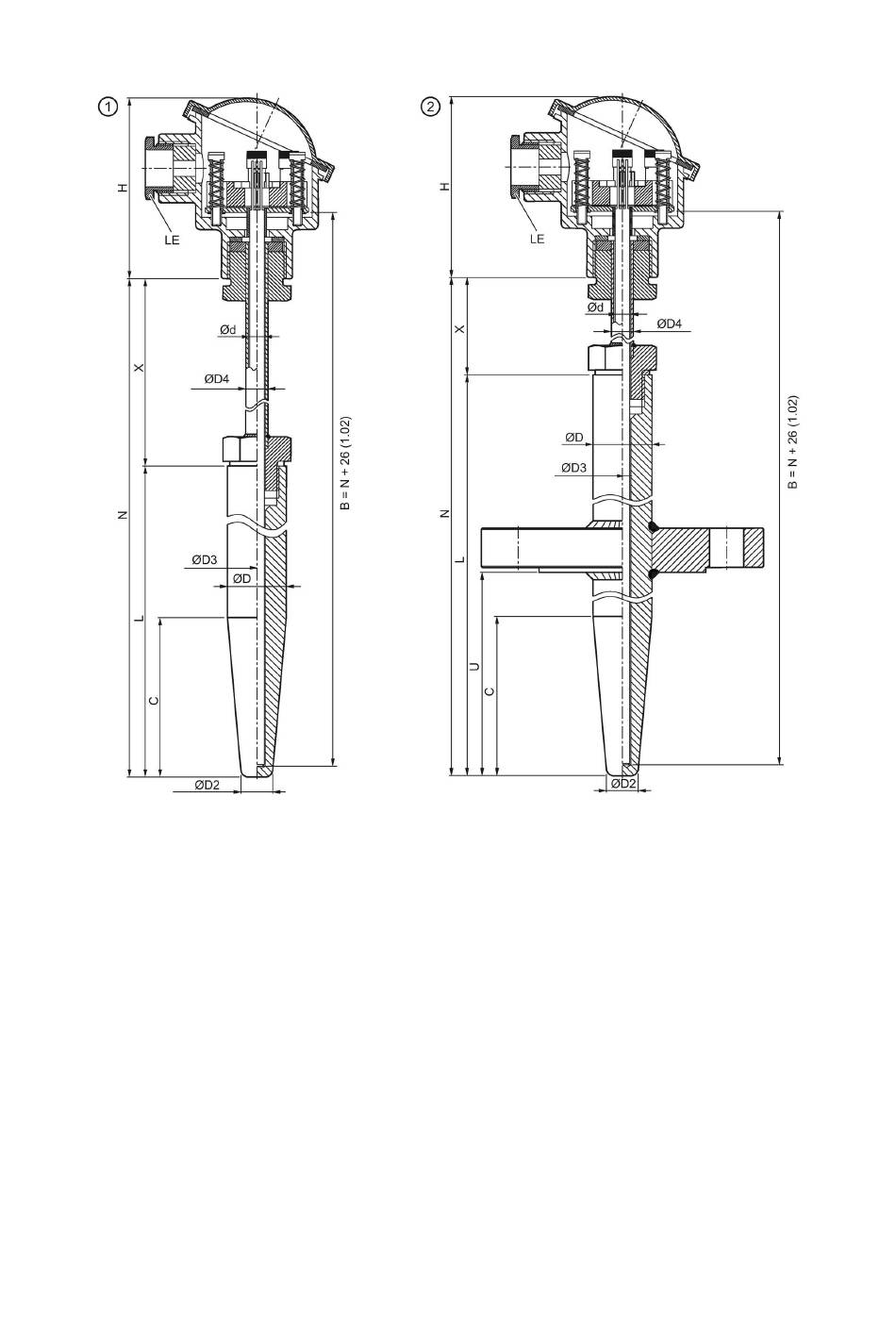

9.5.5 SITRANS TS500, types 4 et 4F
①
Type 4, usiné dans la masse, avec prolongement
②
Type 4F, usiné dans la masse, avec bride et prolongement
B Longueur d'insert de mesure
C Longueur de cône = U
∅d Diamètre extérieur d'insert de mesure (6 (0.24))
∅D Diamètre extérieur raccordement processus
∅D1 Diamètre intérieur pointe
∅D2 Diamètre extérieur pointe
∅D3 Diamètre intérieur conduite de protection
∅D4 Diamètre extérieur prolongement
Figure 9-8 Plans SITRANS TS500, types 4 et 4F - cotes en mm (pouces)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
min
E Raccordement processus, taille du filetage
H Hauteur de tête
K Longueur de filetage
L Longueur de la gaine de protection
LE Entrée de câble
N Longueur nominale
U Longueur de montage
X Prolongement
