9.5.3 SITRANS TS500, Typ 3
①
Typ 3, Rohrausführung schnell ohne Prozessanschluss
B Messeinsatzlänge
∅d Messeinsatz Außendurchmesser (6 (0.24)
∅D Einspannstelle Außendurchmesser
∅D1 Spitze Innendurchmesser
∅D2 Spitze Außendurchmesser
∅D3 Innendurchmesser Schutzrohr

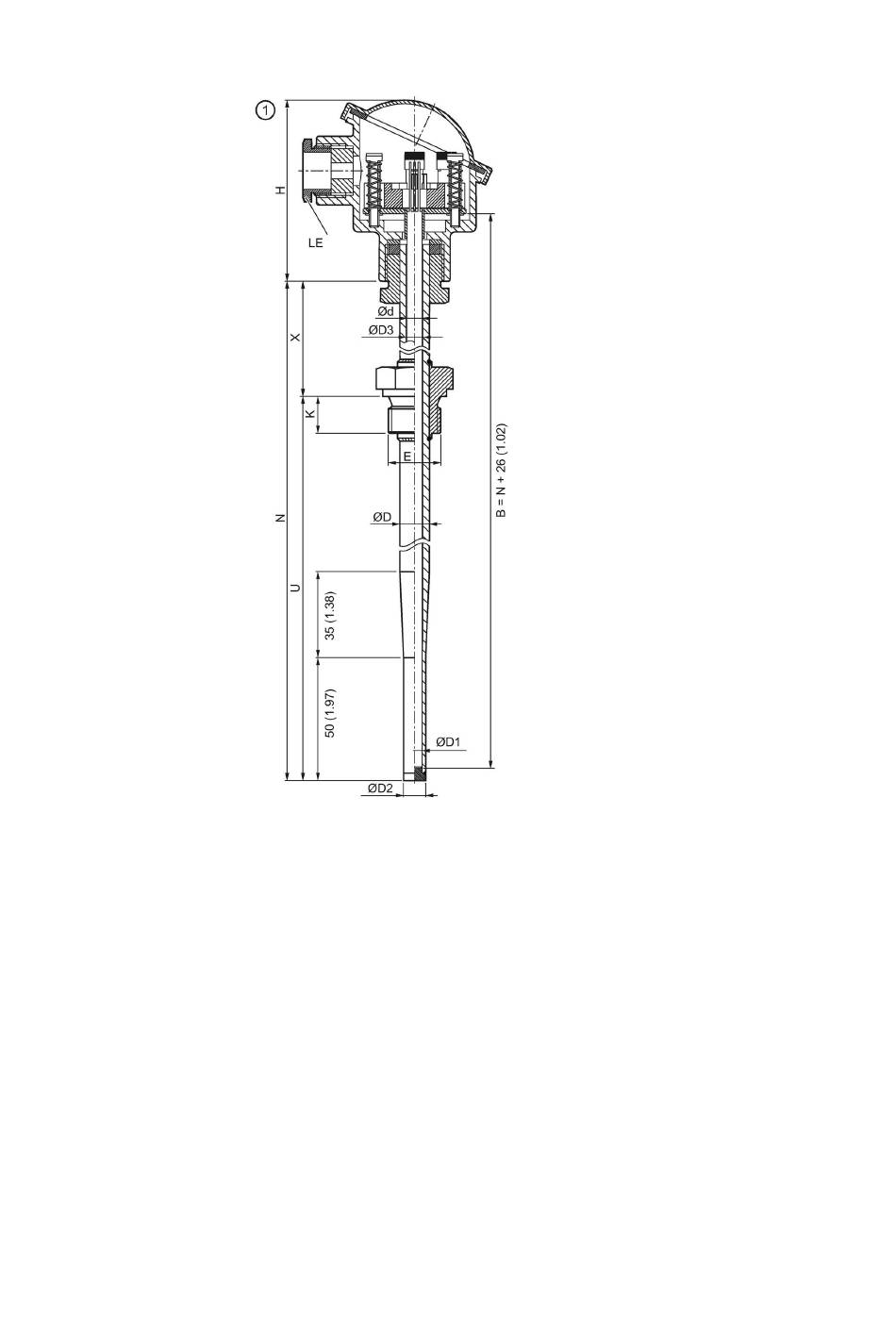

Bild 9-6 Maßzeichnung SITRANS TS500, Typ 3 - Maße in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
H Kopfhöhe
H Typ Axx: 41 (1.61)
1
Typ Bxx: 26 (1.02)
LE Leitungseinführung
N Nennlänge
P Platz für Prozessanschluss
