9.5.16 SITRANS TS500, tipo FR, pozzetto termometrico rastremato flangiato (7MC65...)
∅d Diametro esterno dell'inserto di misura (6 (0,24))
X Prolunga

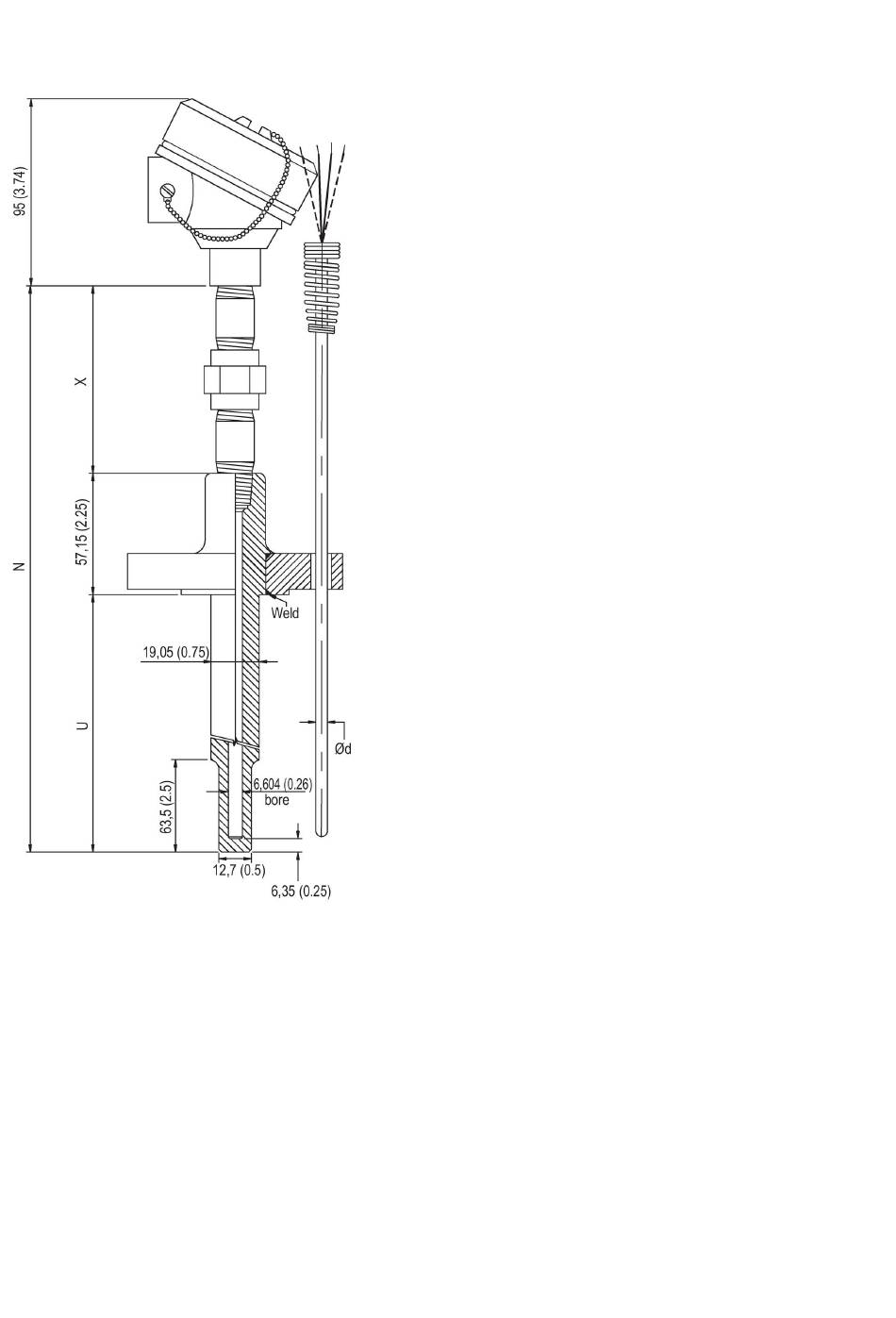

Figura 9-19 Disegni quotati SITRANS TS500, tipo FR, pozzetto termometrico rastremato flangiato - dimensioni in mm
(pollici)
310
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
N Lunghezza nominale
U Lunghezza di montaggio
