SITRANS TS300 klembaar:
①
cirkelvormige connector M12 x 1
②
transmitter met cirkelvormige connector
M12 x 1
③
rvs-behuizing voor aansluitkop
④
elektrische aansluiting ± 170° draaibaar
⑤
kabelaansluiting M12 x 1,5 kabel ∅3-6, 5
pijp ∅
4-17.2 (0.16 - 0.68)
18-38 (0.71 - 1.5)
38.1-57 (1.5 - 2.24)

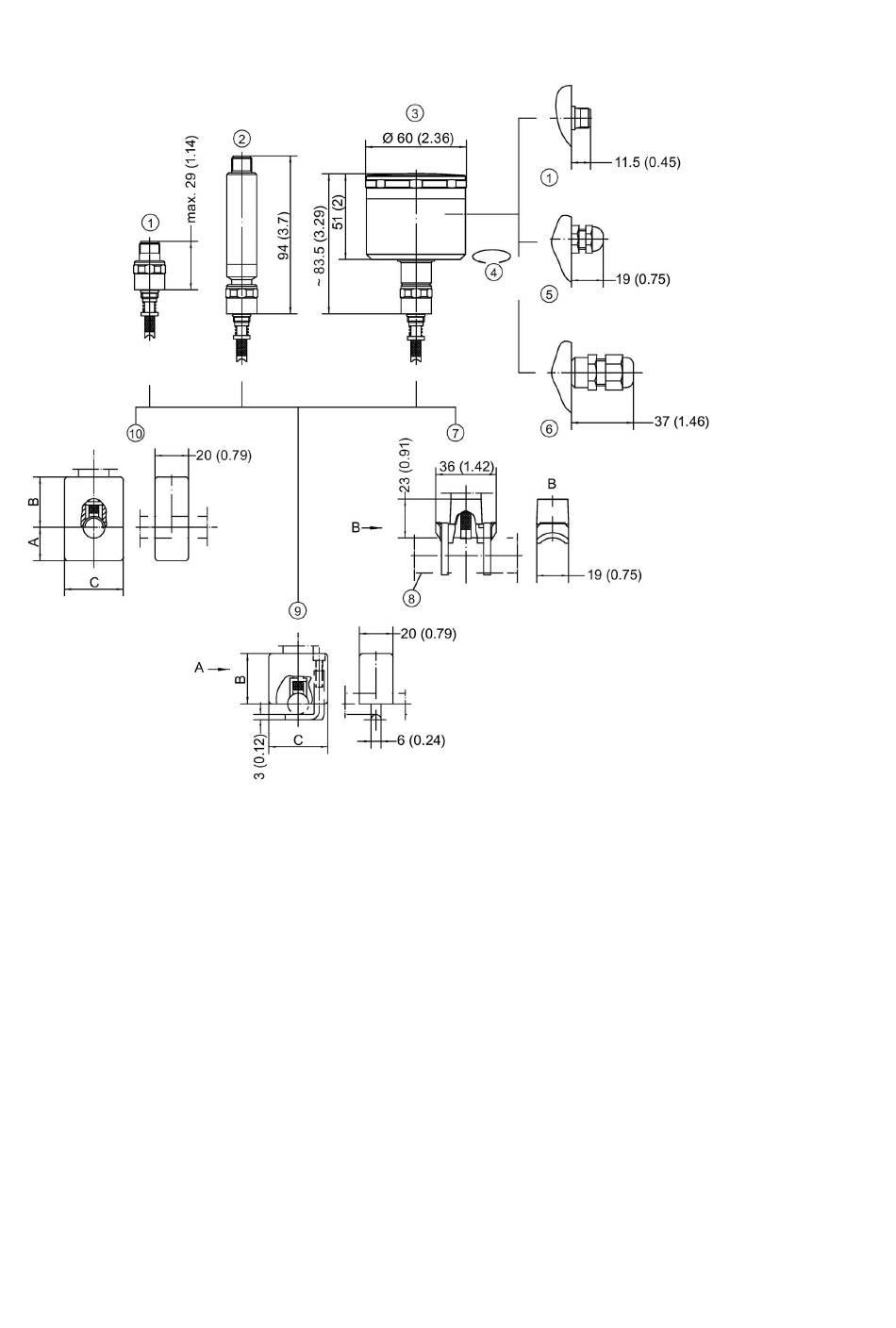

Afbeelding 9-3 Maten in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
A B
20 30
30 40
40 50
⑥
kabelaansluiting M16 x 1,5 kabel ∅4, 5-10
⑦
klemschoen voor pijp ≥ ∅10 - ∼∅300
⑧
voorbeeld ∅21 (0.83)
⑨
klemhaak voor pijp ∅4-17, 2
⑩
klemblok voor pijp ∅4-57
C
35
70
85
