Siemens SITRANS TSinsert TS100 Notice De Service page 251

9.5.19 SITRANS TS500, tipo SWST, vaina con casquillo cónica (7MC55..)
L Longitud de la vaina
∅D1 Diámetro exterior de la conexión al proceso
∅D2 Diámetro exterior del extremo
X Longitud de la extensión
X Longitud de aislamiento
1

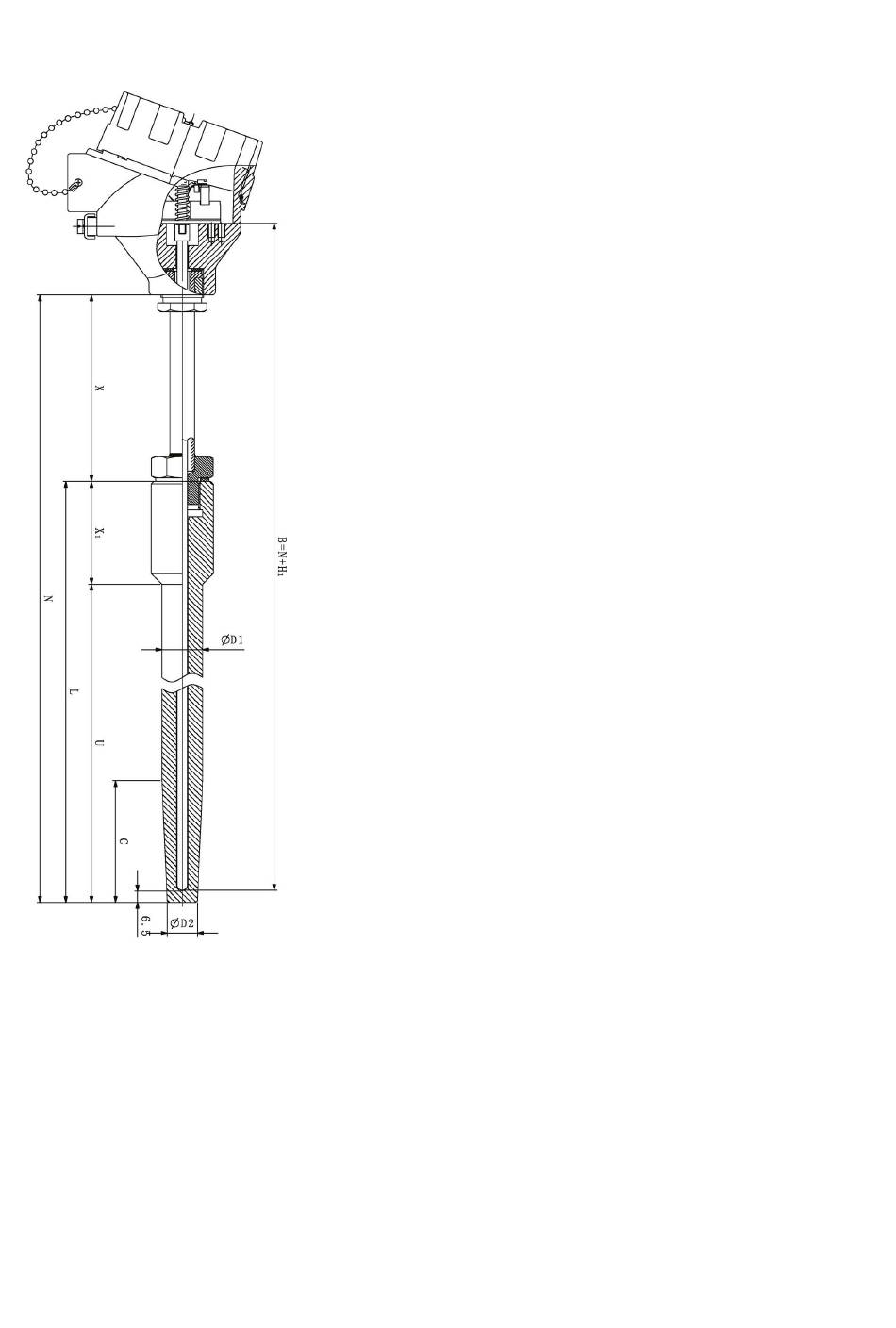

Figura 9-22 Dibujos acotados del SITRANS TS500, tipo SWST, vaina con casquillo cónica (7MC55..)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
B Longitud de la unidad de medida
N Longitud nominal
U Longitud de inserción
H Grosor inferior del cabezal:
1
Tipo Axx = 41 (1.61)
Tipo Bxx = 26 (1.02)
C Longitud del cono
249
