9.5.15 SITRANS TS500, tipo FS, pozzetto dritto flangiato (7MC55...)
∅D Diametro esterno dell'inserto di misura
X Prolunga
X Lunghezza bullone esagonale
1
H Spessore della base della testa:
1

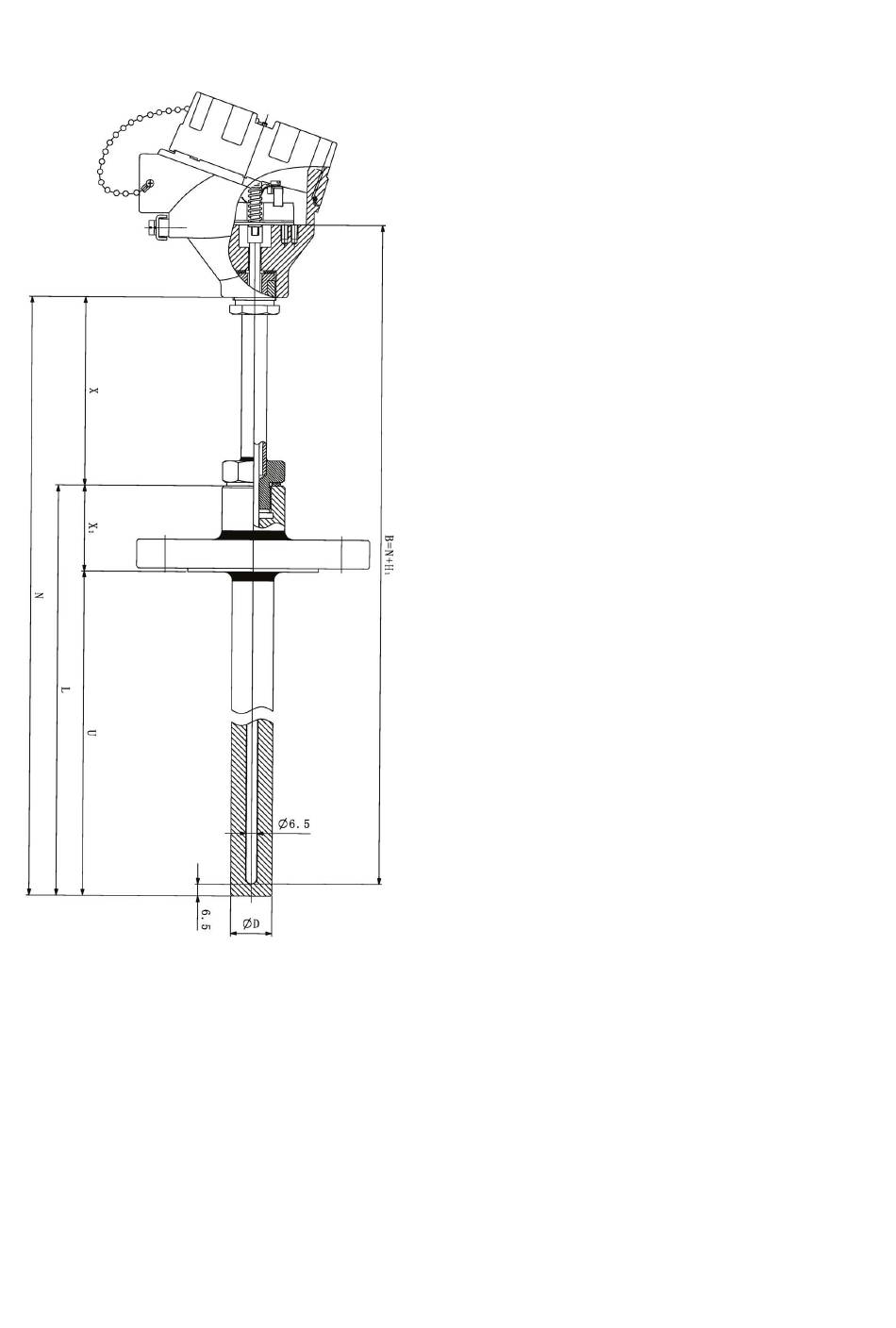

Figura 9-18 Disegni quotati SITRANS TS500, tipo FS, pozzetto dritto flangiato (7MC55...)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
A5E03920348-AB, 03/2016
N Lunghezza nominale
U Lunghezza di montaggio
B Lunghezza inserto di misura
