9.5 SITRANS TS500
9.5.1 SITRANS TS500, tipi 2 e 2N
①
Tipo 2, esecuzione a tubo senza collegamento al processo
②
Tipo 2N, esecuzione a tubo con raccordo filettato
B Lunghezza inserto di misura
∅d Diametro esterno inserto di misura
①
∅D : Diametro esterno punto di serraggio (6 (0.24)
②
∅D : Diametro esterno collegamento al processo
∅D3 Diametro interno tubo di protezione
E Dimensioni filettatura collegamento al processo
H Altezza testina

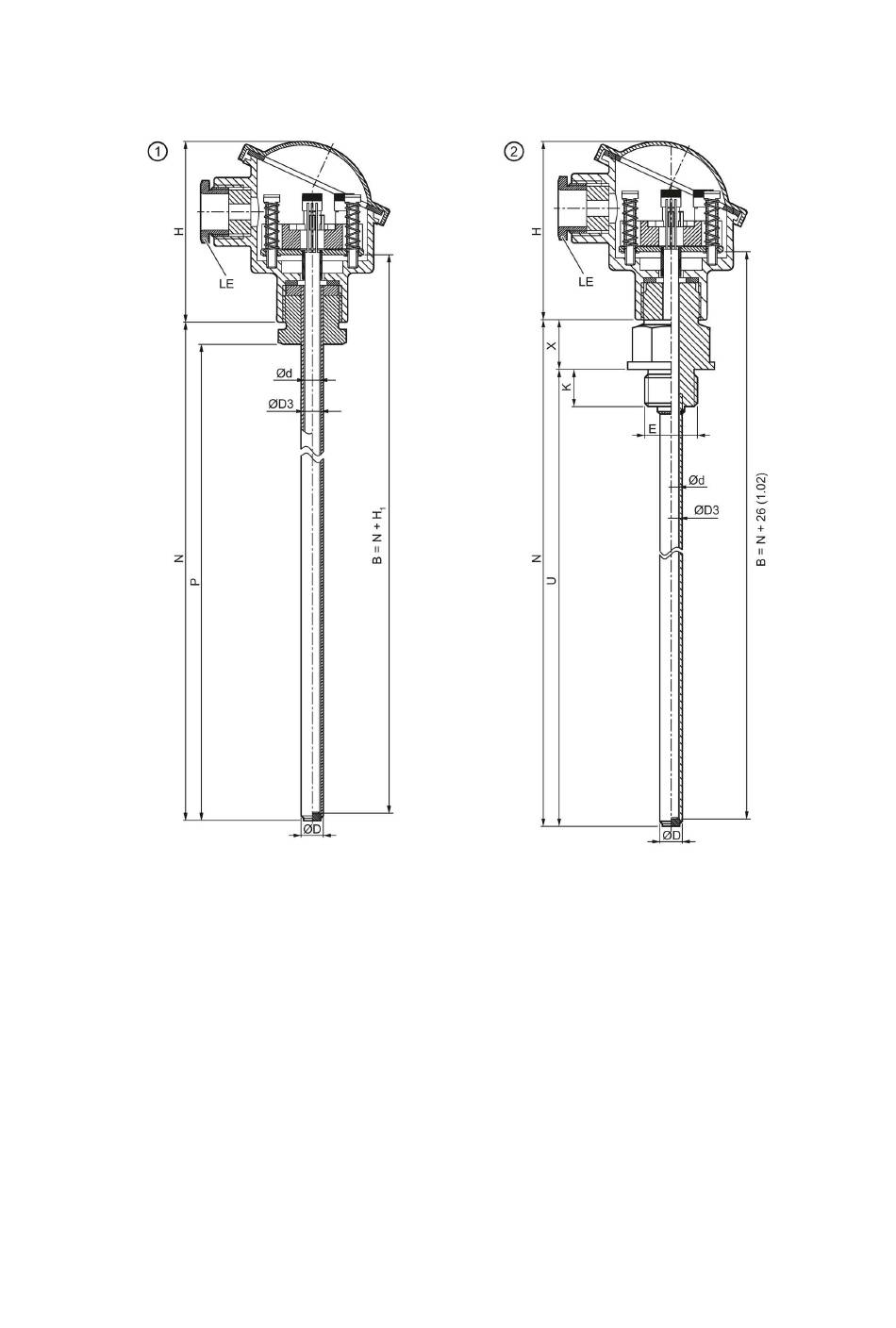

Figura 9-4 Disegni quotati SITRANS TS500, tipi 2 e 2N - dimensioni in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
A5E03920348-AB, 03/2016
H Tipo Axx: 41 (1.61)
1
Tipo Bxx: 26 (1.02)
K Profondità di avvitamento
LE Ingresso cavo
N Lunghezza nominale
P Spazio per il collegamento al processo
U Lunghezza di montaggio
X Prolungamento
