9.5.23 SITRANS TS500, tipo SWR, pozzetto termometrico rastremato a saldare
(7MC55...)
L Lunghezza pozzetto termometrico
∅D Diametro esterno dell'attacco al processo
B Lunghezza inserto di misura
H Spessore della base della testa:
1
Tipo Axx = 41 (1,61)
Tipo Bxx = 26 (1,02)

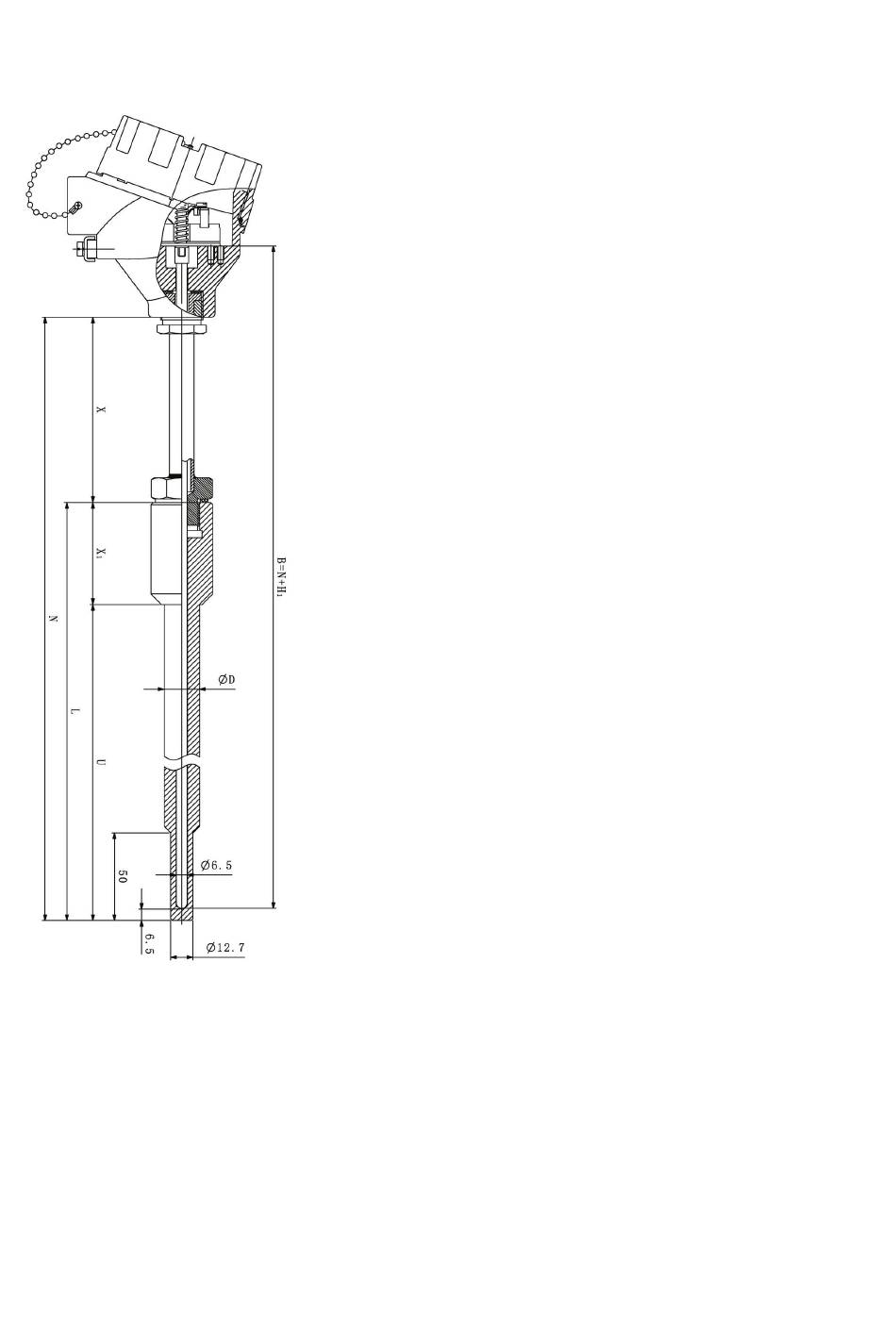

Figura 9-26 Disegni quotati SITRANS TS500, tipo SWR, pozzetto termometrico rastremato a saldare (7MC55...)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
A5E03920348-AB, 03/2016
N Lunghezza nominale
U Lunghezza di montaggio
X Prolunga
X Lunghezza bullone esagonale
1
