9.5.6 SITRANS TS500, tipo ST, vaina roscada cónica (7MC65..)
∅d Diámetro exterior de la unidad de medida
∅D Diámetro exterior de la conexión al proceso
∅D2 Diámetro exterior del extremo
X Extensión

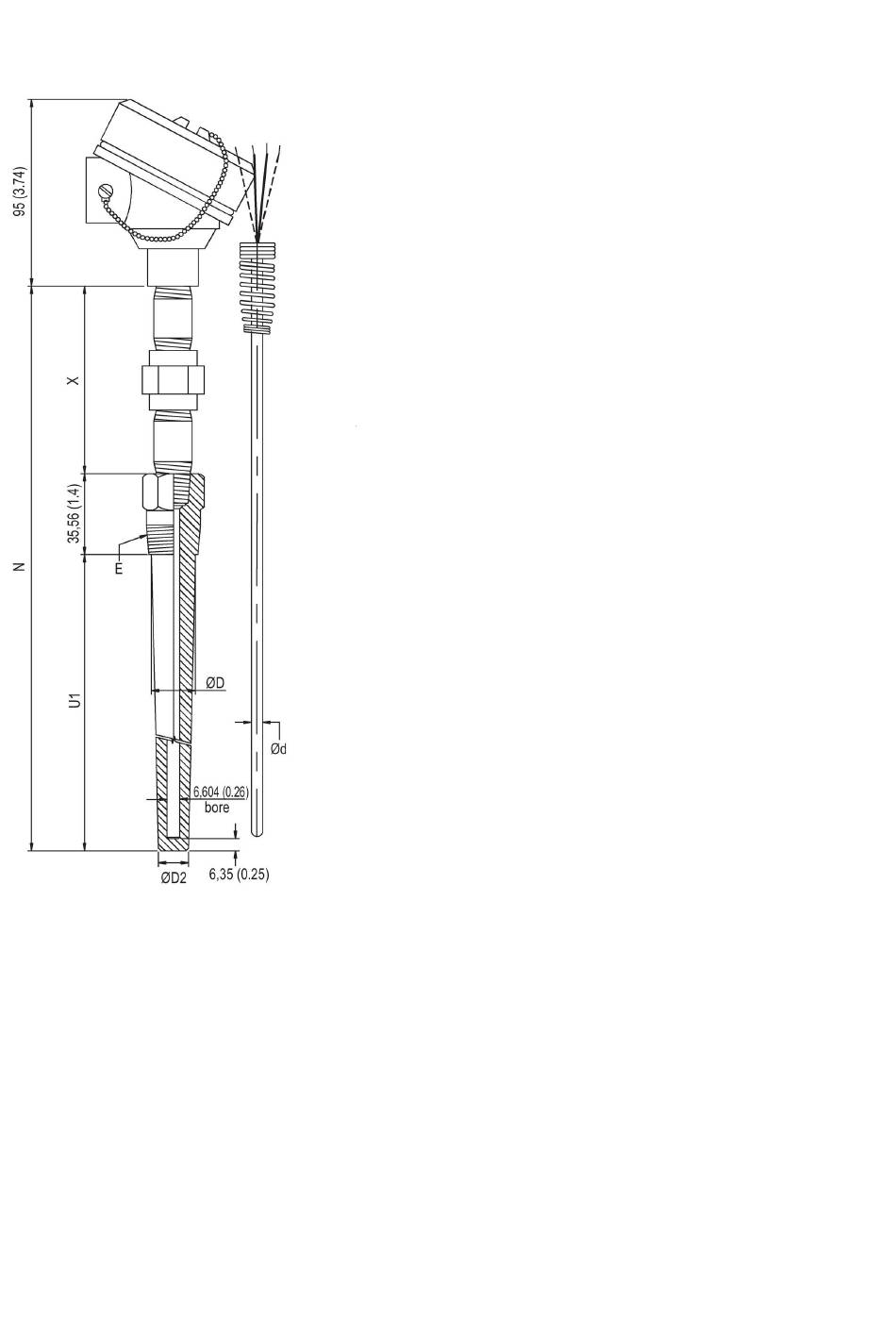

Figura 9-9 Dibujos acotados del SITRANS TS500, tipo ST, vaina roscada cónica - medidas en mm (pulgadas)
236
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
E Medida de rosca de la conexión al proceso
N Longitud nominal
U1 Longitud sin soporte
