9.5.2 SITRANS TS500, tipi 2G e 2F
①
Tipo 2G, esecuzione a tubo con raccordo filettato e prolungamento
②
Tipo 2F, esecuzione a tubo con flangia e prolungamento
B Lunghezza inserto di misura
∅d Diametro esterno inserto di misura (6 (0.24))
∅D Diametro esterno collegamento al processo
∅D3 Diametro interno tubo di protezione
E Collegamento al processo, dimensioni filettatura
H Altezza testina

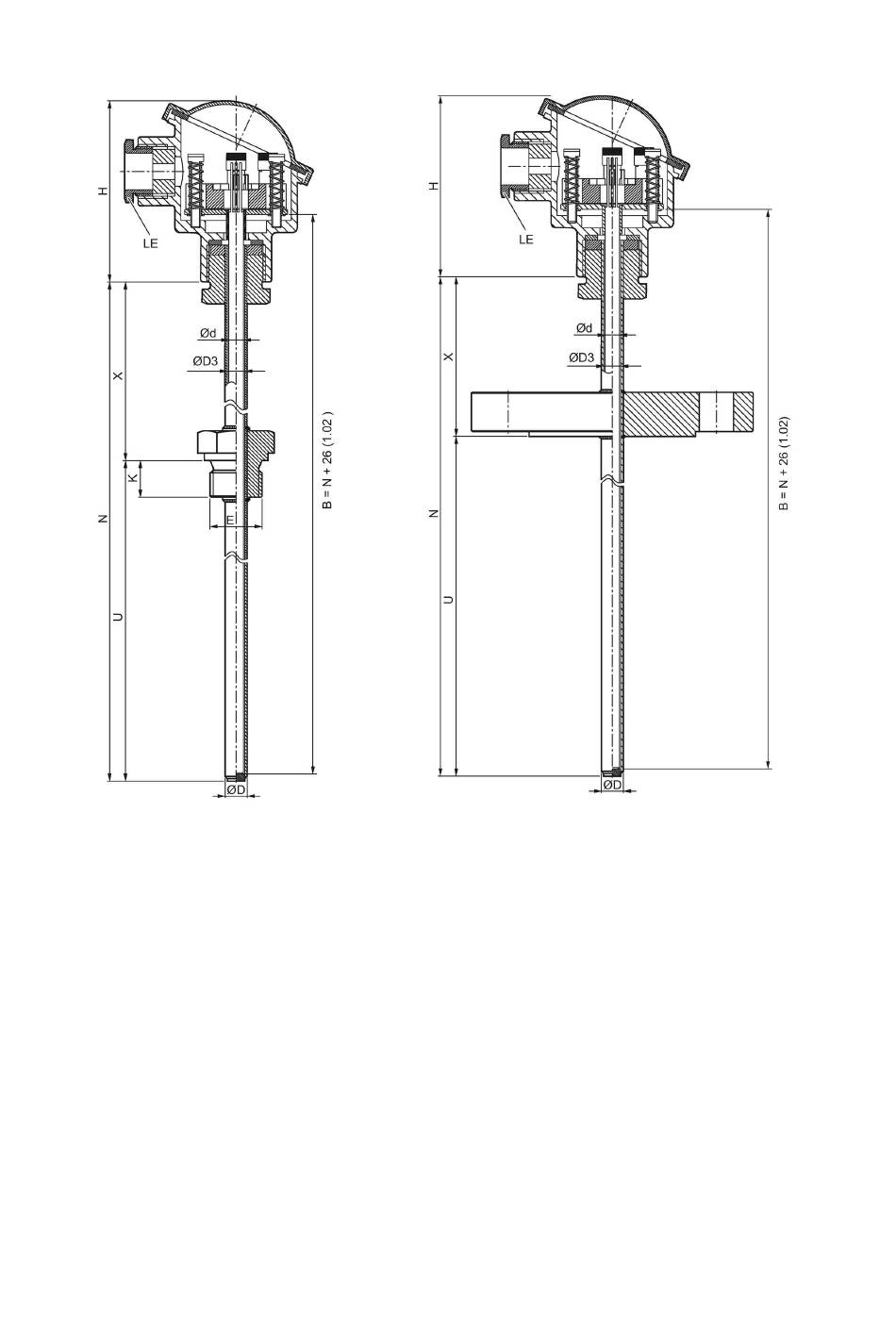

Figura 9-5 Disegni quotati SITRANS TS500, tipi 2G e 2F - dimensioni in mm (inch)
296
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
K Profondità di avvitamento
LE Ingresso cavo
N Lunghezza nominale
U Lunghezza di montaggio
X Prolungamento
A5E03920348-AB, 03/2016
