9.5.7 SITRANS TS500, type SST, schroefdraad getapte dompelhuls (7MC55..)
L Lengte van dompelhuls
∅D1 Buitendiameter van procesaansluiting
∅D2 Buitendiameter van punt
X Verlengstuk
X Lengte vertraging
1

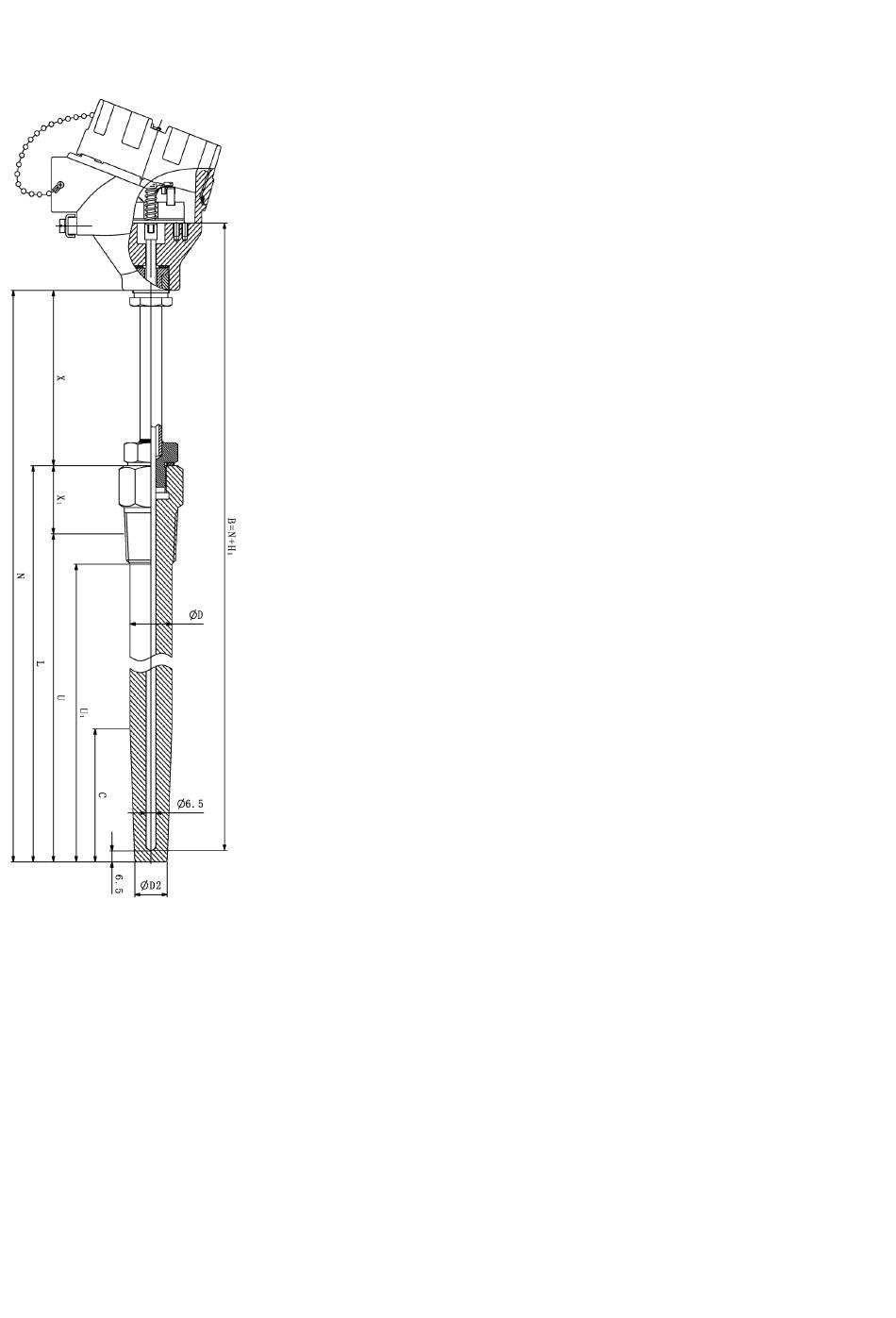

Afbeelding 9-10 Maattekeningen SITRANS TS500, type ST, conische dompelhuls met schroefdraad (7MC55..) - maten in
mm (inch)
364
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
B Lengte van inzet
N Nominale lengte
U Lengte van inzet
U Niet-ondersteunde lengte
1
H Dikte kop onderzijde:
1
Type Axx = 41 (1,61)
Type Bxx = 26 (1,02)
C Conuslengte
