9.5.3 SITRANS TS500, type 3
①
Type 3, version de conduit rapide sans raccordement processus
B Longueur d'insert de mesure
∅d Diamètre extérieur d'insert de mesure (6 (0.24)
∅D Diamètre extérieur point de fixation
∅D1 Diamètre intérieur pointe
∅D2 Diamètre extérieur pointe
∅D3 Diamètre intérieur conduite de protection

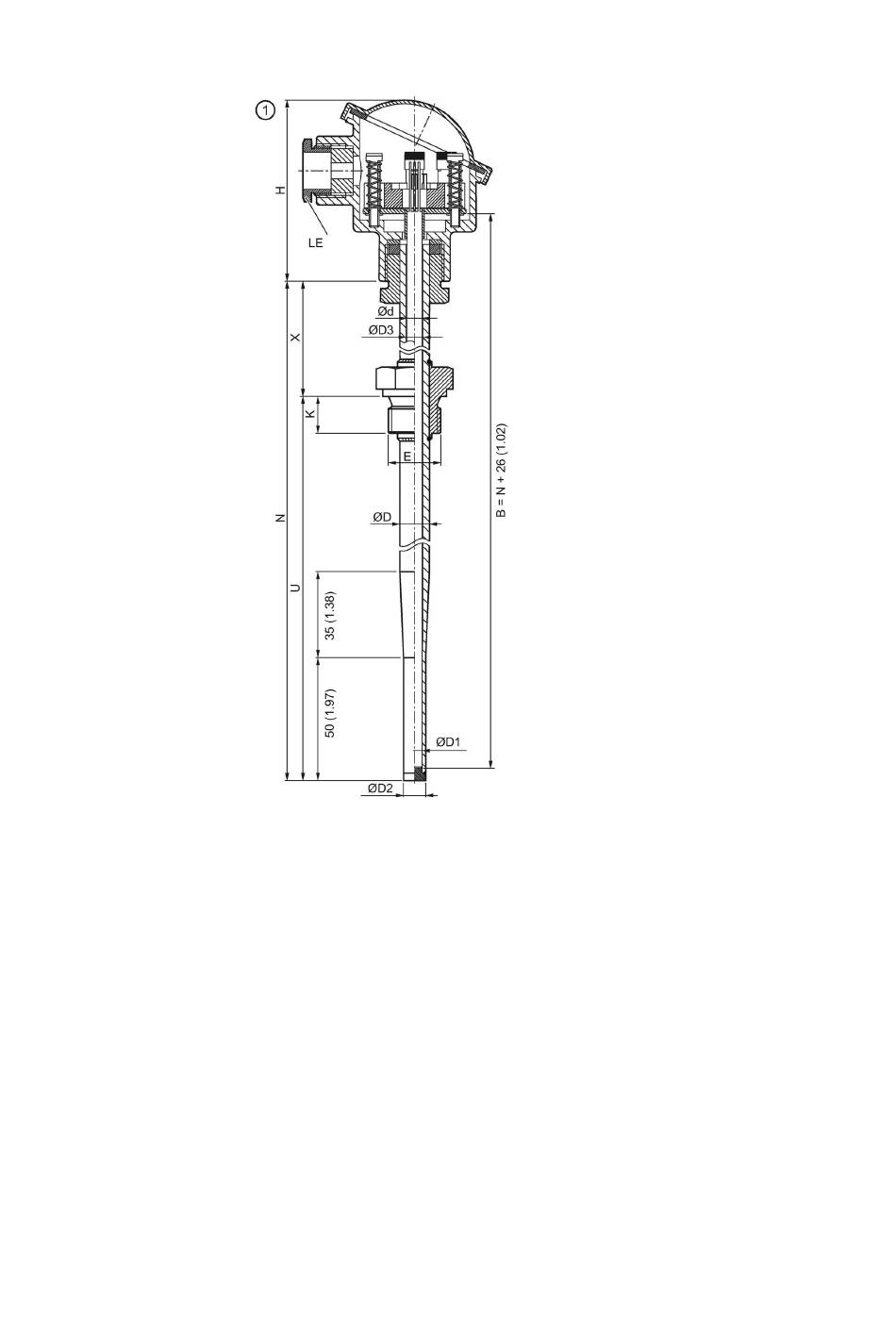

Figure 9-6 Plan SITRANS TS500, type 3 - cotes en mm (pouces)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
H Hauteur de tête
H Type Axx : 41 (1.61)
1
Type Bxx : 26 (1.02)
LE Entrée de câble
N Longueur nominale
P Emplacement pour raccordement processus
105
