9.5.15 SITRANS TS500, type FS, rechte dompelhuls met flens (7MC55..)
∅d Buitendiameter van meetinzet
X Verlengstuk
X Lengte vertraging
1
H Dikte kop onderzijde
1

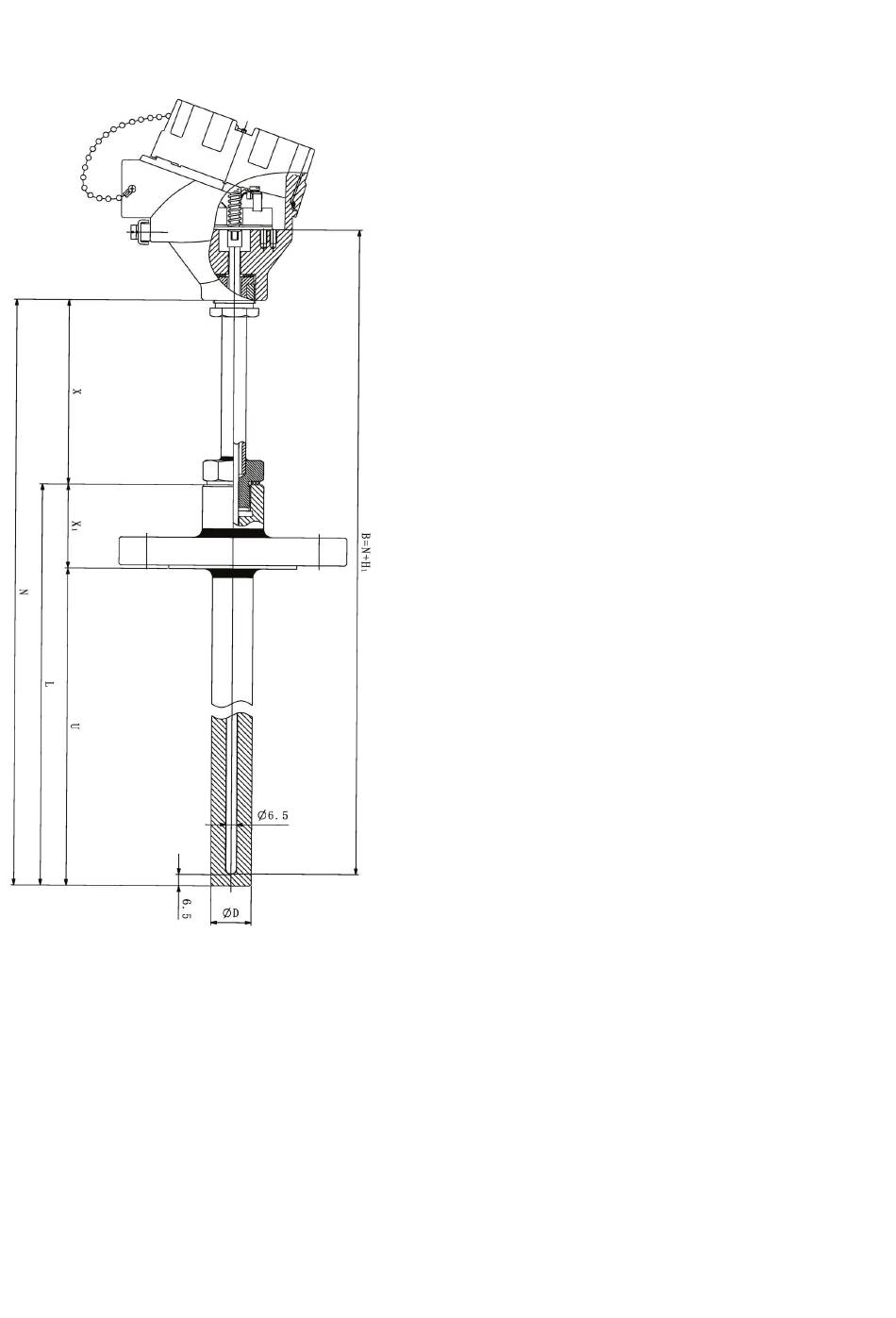

Afbeelding 9-18 Maattekeningen SITRANS TS500, type FS, rechte dompelhuls met flens (7MC55..)
372
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
N Nominale lengte
U Montagelengte
B Lengte van meetinzet
