9.5.20 SITRANS TS500, tipo SWS, pozzetto termometrico dritto a saldare (7MC65...)
∅d Diametro esterno dell'inserto di misura (6 (0,24))
∅D Diametro esterno dell'attacco al processo
∅D2 Diametro esterno della punta
∅D8 Diametro interno del tubo di protezione

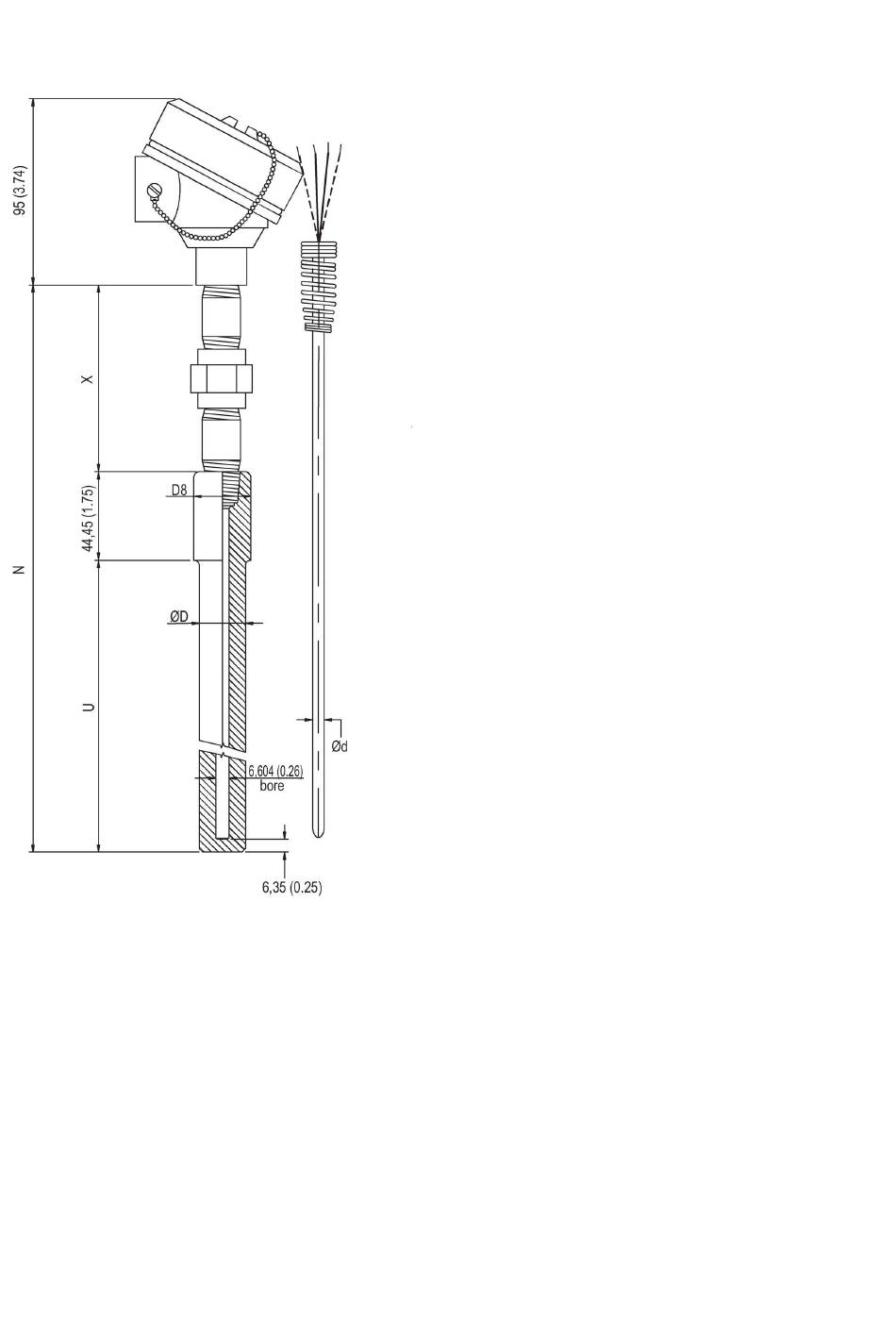

Figura 9-23 Disegni quotati SITRANS TS500, tipo SWS, pozzetto termometrico dritto a saldare - dimensioni in mm (pollici)
314
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
N Lunghezza nominale
U Lunghezza di montaggio
X Prolunga
