9.5.20 SITRANS TS500, type SWS, prise de courant à puits vertical (7MC65douille..)
∅d Diamètre extérieur de l'insert de mesure (6 (0,24))
∅D Diamètre extérieur du raccord process
∅D2 Diamètre extérieur de la pointe
∅D8 Diamètre interne de la conduite de protection

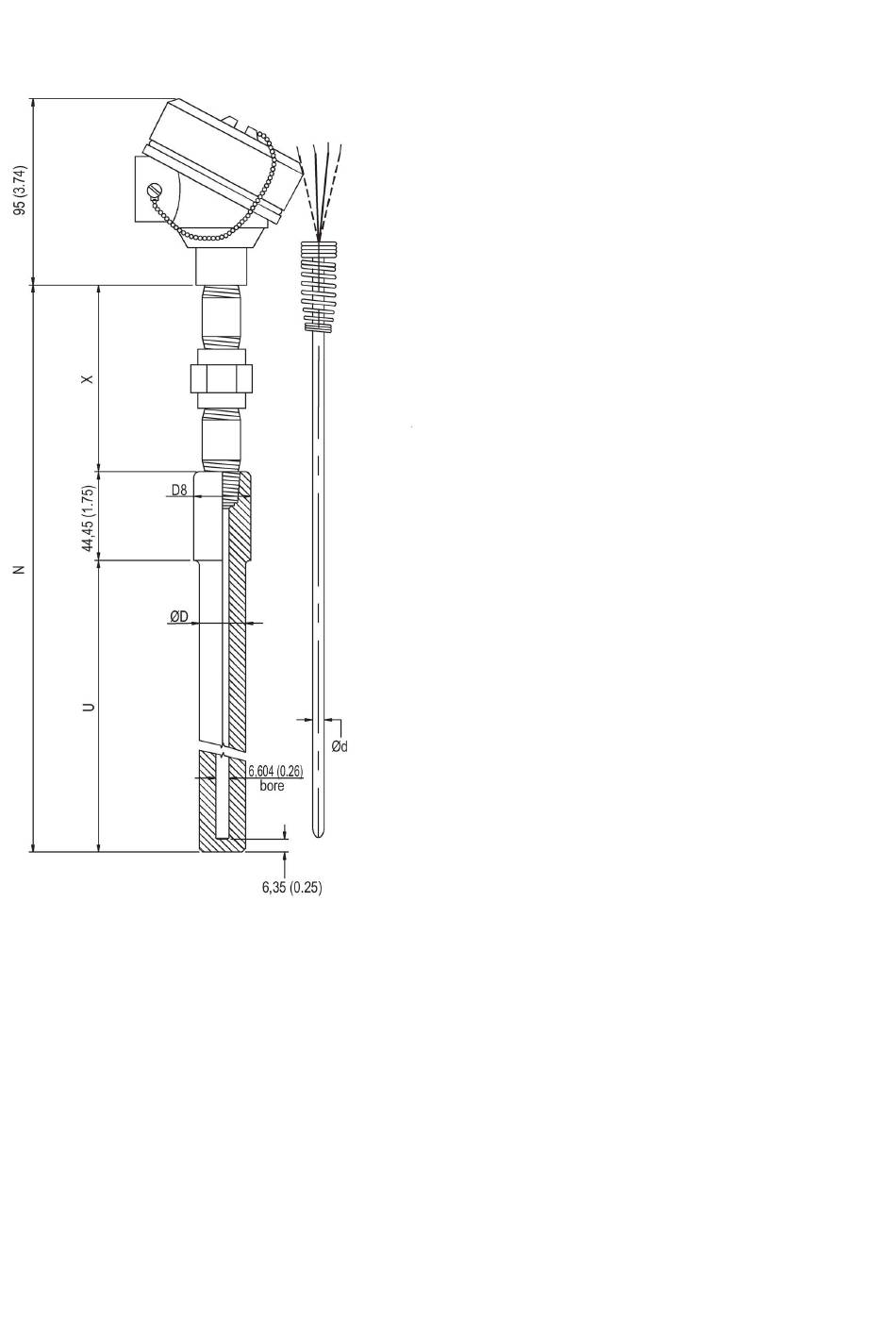

Figure 9-23 Plans SITRANS TS500, type SWS, prise de courant à puits vertical - dimensions en mm (pouce)
122
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
N Longueur nominale
U Longueur de montage
X Rallonge
