9.5.10 SITRANS TS500, tipo SR, pozzetto termometrico rastremato filettato (7MC65...)
∅d Diametro esterno dell'inserto di misura
∅D Diametro esterno dell'attacco al processo
∅D2 Diametro esterno della punta
X Prolunga

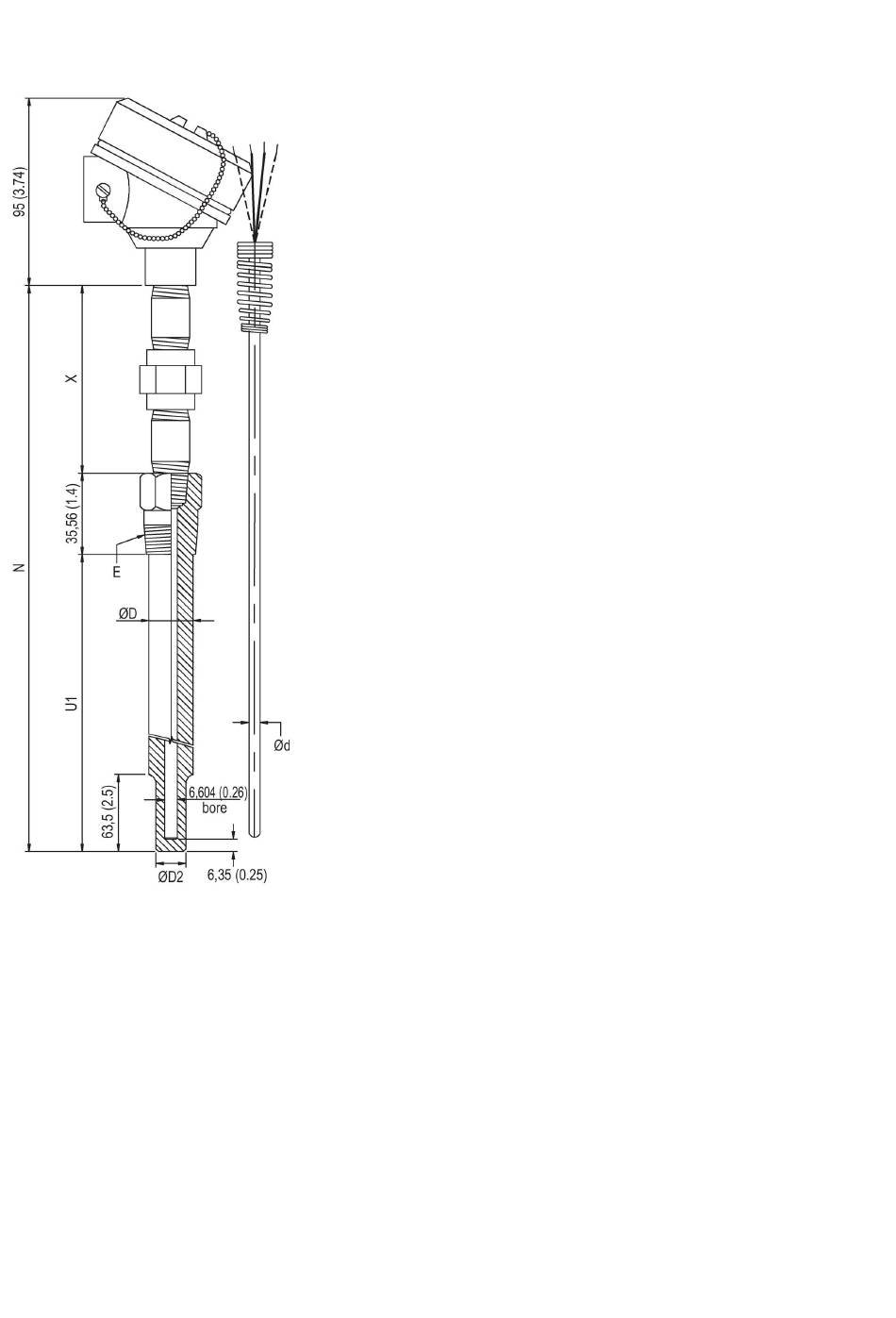

Figura 9-13 Disegni quotati SITRANS TS500, tipo SR, pozzetto termometrico rastremato filettato - dimensioni in mm
(pollici)
304
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
E Dimensioni della filettatura dell'attacco al
processo
N Lunghezza nominale
U1 Lunghezza non supportata
