9.5.6 SITRANS TS500, type ST, conische dompelhuls met schroefdraad (7MC65..)
∅d Buitendiameter van meetinzet
∅D Buitendiameter van procesaansluiting
∅D2 Buitendiameter van punt
X Verlengstuk

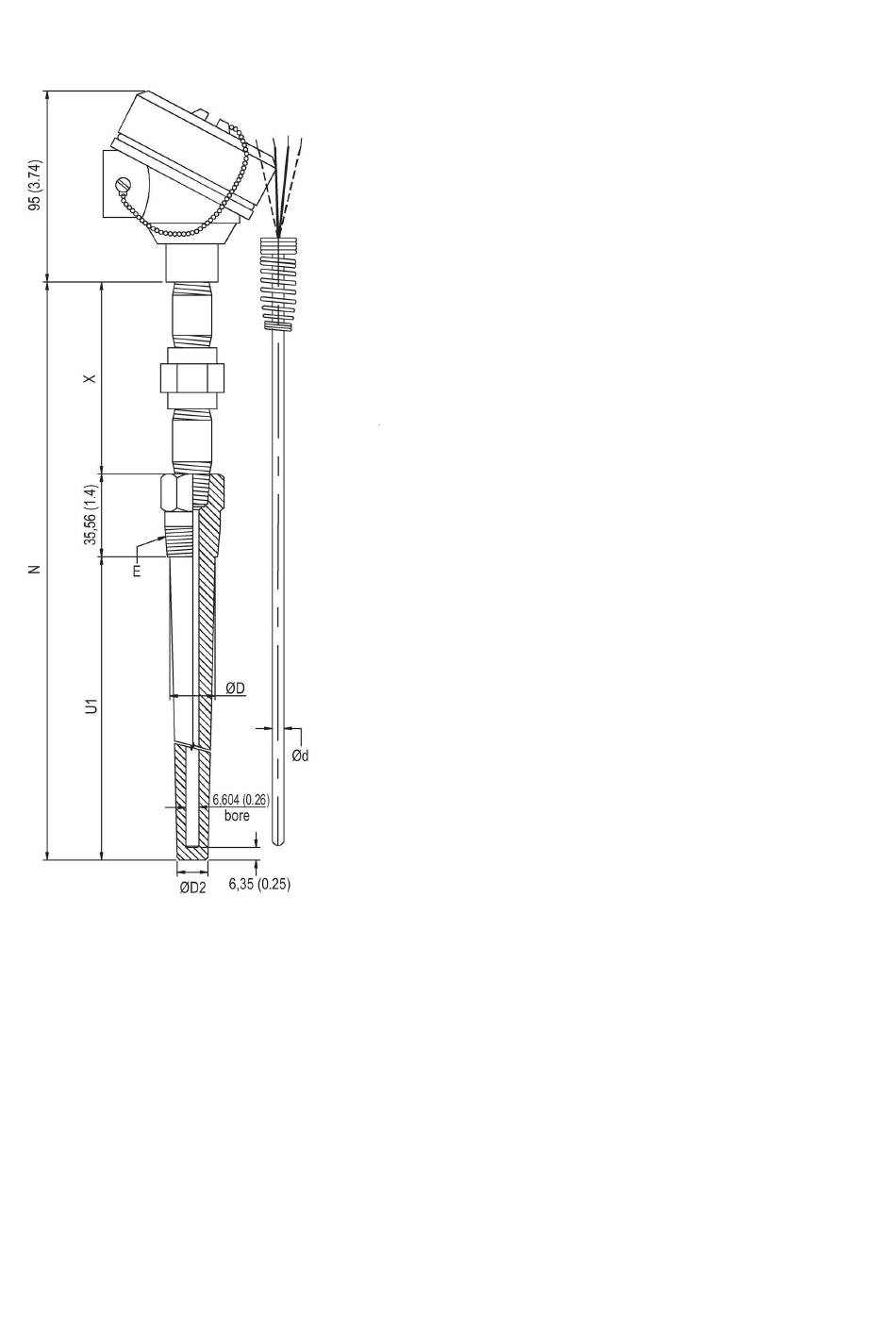

Afbeelding 9-9 Maattekeningen SITRANS TS500, type ST, conische dompelhuls met schroefdraad - maten in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
E Draadgrootte van procesaansluiting
N Nominale lengte
U1 Niet-ondersteunde lengte
