9.5.21 SITRANS TS500, tipo SWS, casquillo vaina recta (7MC55...)
∅D Diámetro exterior de la conexión al proceso
B Longitud de la unidad de medida
H Grosor inferior del cabezal:
1
Tipo Axx = 41 (1.61)
Tipo Bxx = 26 (1.02)
N Longitud nominal

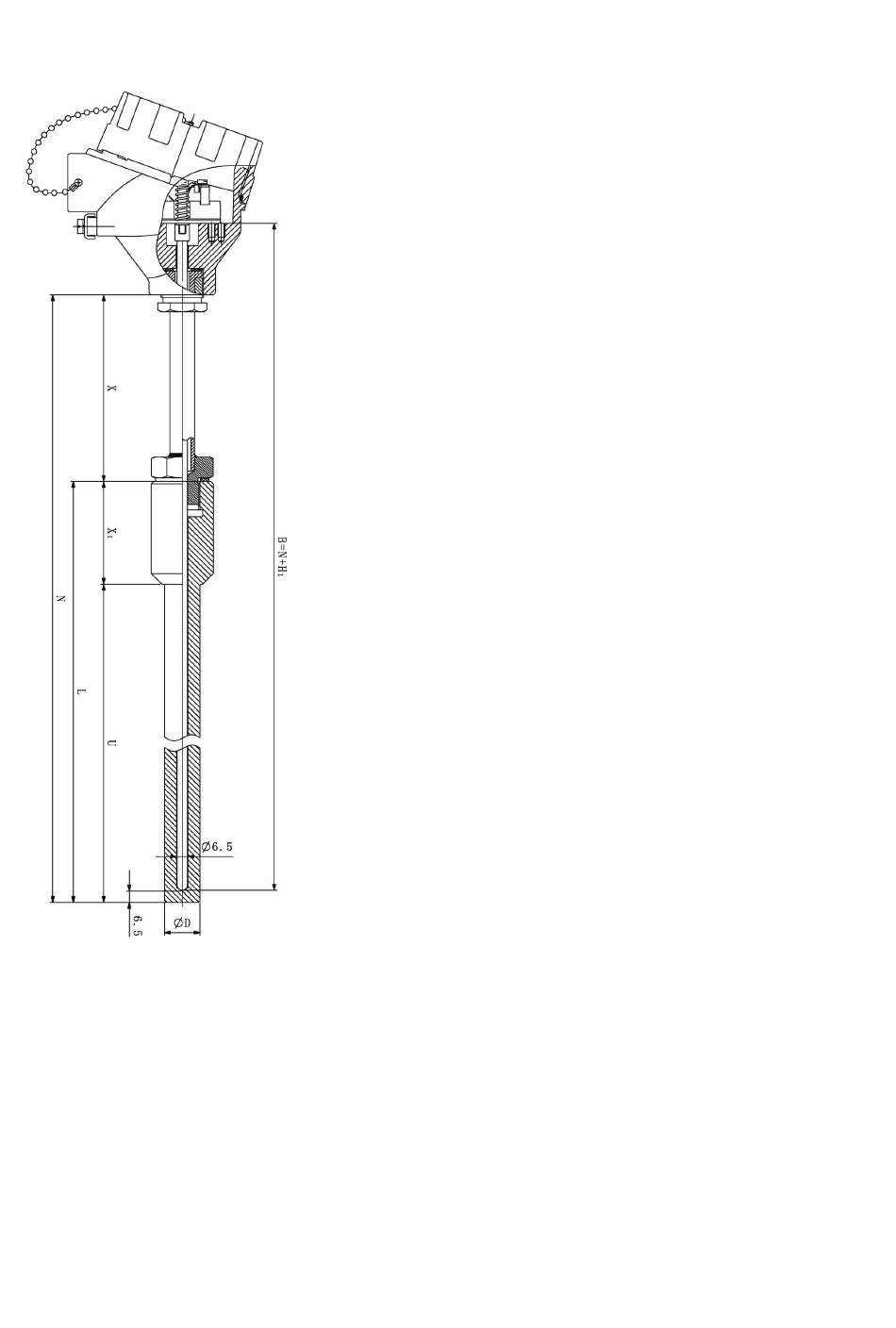

Figura 9-24 Dibujos acotados del SITRANS TS500, tipo SWS, vaina con casquillo recta (7MC55...)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
U Longitud de montaje
X Extensión
X Longitud de aislamiento
1
L Longitud de la vaina
