9.4 SITRANS TS300
SITRANS TS300 modulaire :
B Longueur d'insert de mesure
∅d Diamètre extérieur de l'insert de mesure
∅D Diamètre extérieur du raccord process
∅D3 Diamètre interne de la conduite de protection

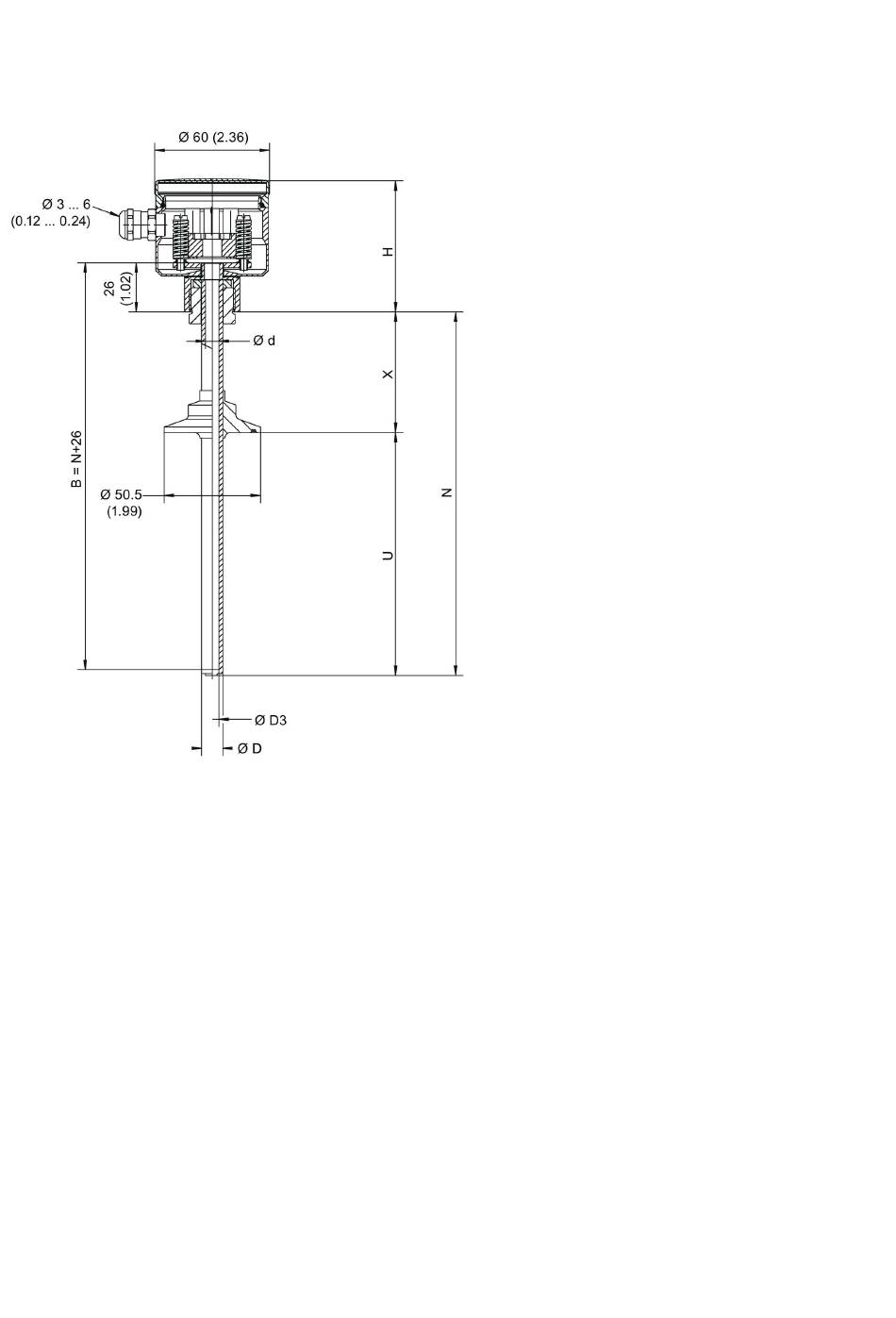

Figure 9-2 Dimensions en mm (pouces)
100
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
H Hauteur de tête
N Longueur nominale
U Longueur de montage (voir options de raccord
process)
X Extension (voir options de raccord process)
A5E03920348-AB, 03/2016
