9.5.2 SITRANS TS500, typen 2G en 2F
①
Type 2G, pijpversie met inschroefnippel en verlengstuk
②
Type 2F, pijpversie met flens en verlengstuk
B Lengte van meetinzet
∅d Buitendiameter van meetinzet (6 (0.24))
∅D Buitendiameter van procesaansluiting
∅D3 Binnendiameter van beschermhuls
E Draadgrootte van procesaansluiting
H Hoogte van kop

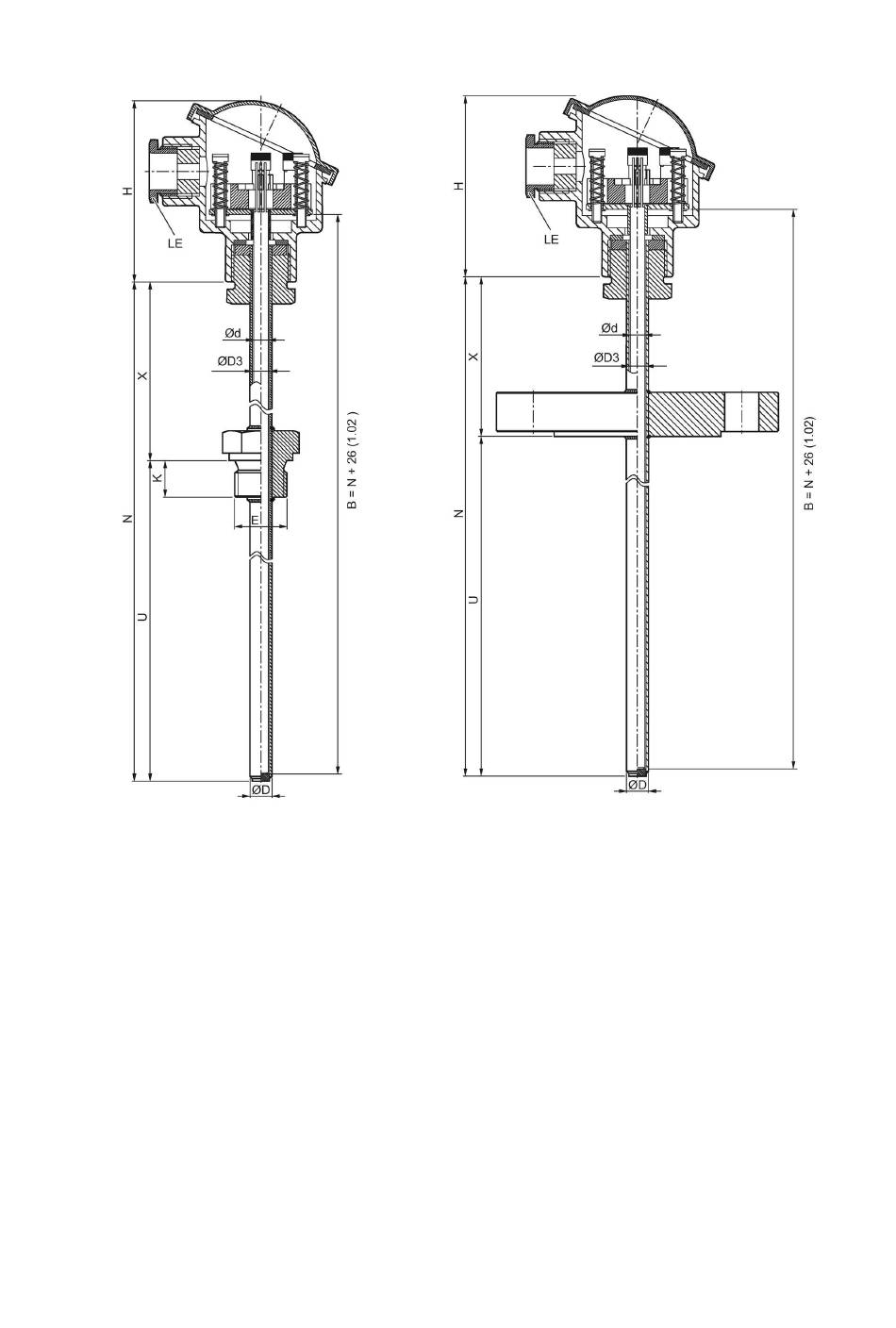

Afbeelding 9-5 Maattekeningen SITRANS TS500, typen 2G en 2F - maten in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
A5E03920348-AB, 03/2016
K Penetratiediepte
LE Kabelingang
N Nominale lengte
U Montagelengte
X Verlengstuk
