9.2 SITRANS TS100

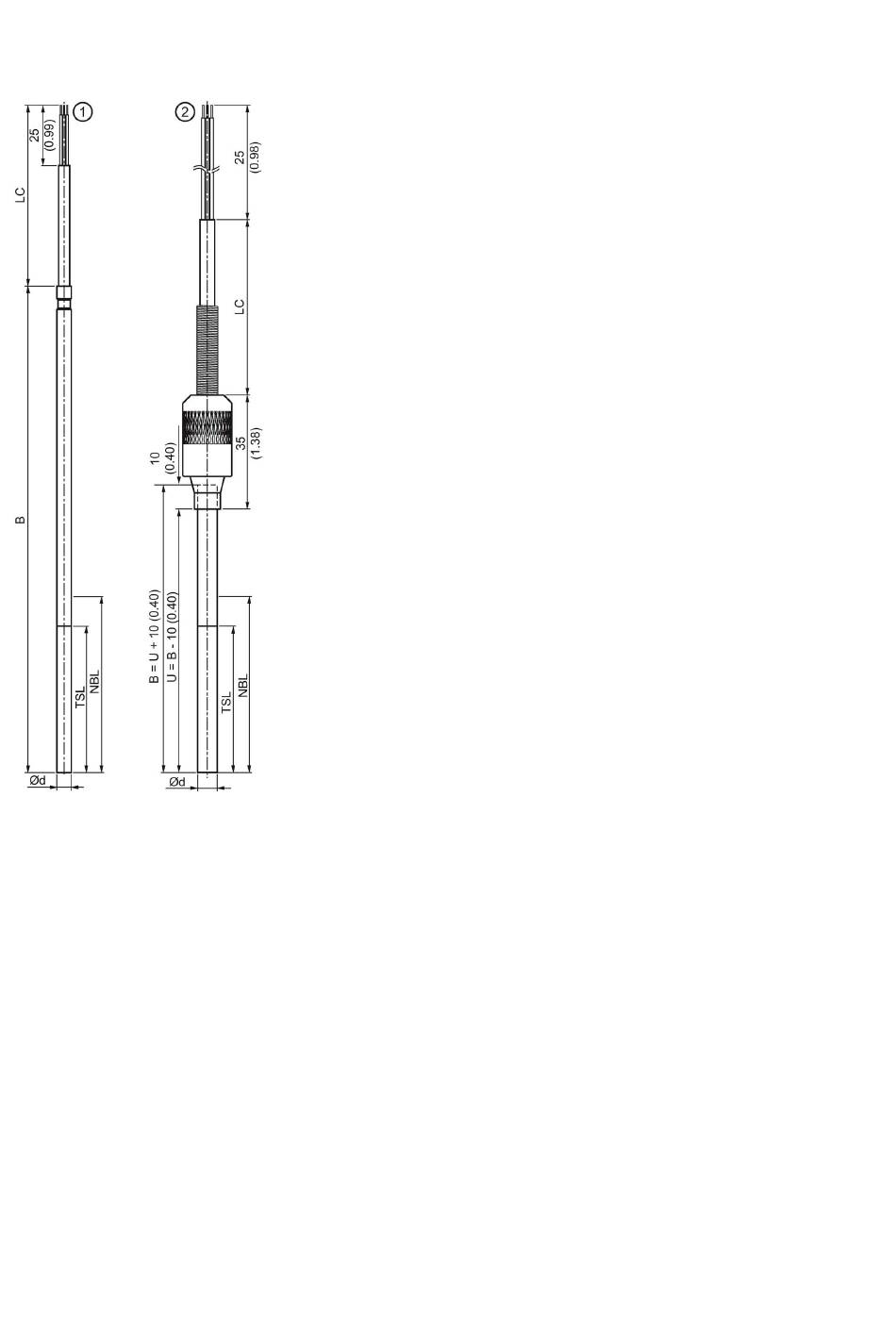

Disegni quotati SITRANS TS100 - Dimensioni in mm (inch)
290
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
①
TS100 esecuzione base
②
TS100 esecuzione con isolamento minerale
∅d Diametro esterno inserto di misura (6 (0.24)
B Lunghezza inserto di misura
LC Lunghezza cavo
NBL Lunghezza non piegabile
TSL Lunghezza sensibile agli sbalzi termici
U Lunghezza di montaggio
