9.5.7 SITRANS TS500, tipo SST, pozzetto termometrico conico filettato (7MC55...)
L Lunghezza pozzetto termometrico
∅D1 Diametro esterno dell'attacco al processo
∅D2 Diametro esterno della punta
X Prolunga
X Lunghezza bullone esagonale
1

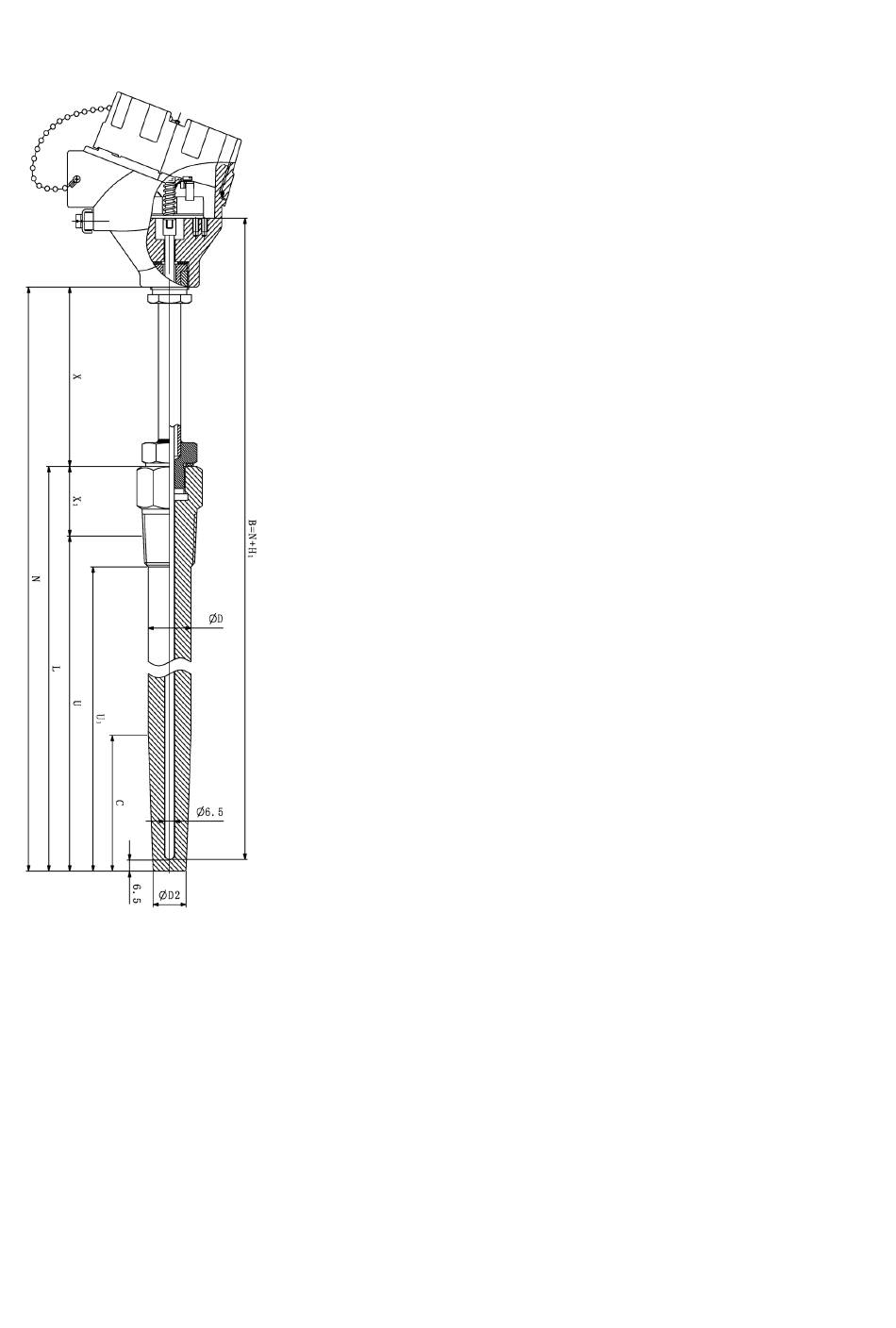

Figura 9-10 Disegni quotati SITRANS TS500, tipo SST, pozzetto termometrico conico filettato (7MC55...) - dimensioni in
mm (pollici)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
A5E03920348-AB, 03/2016
B Lunghezza dell'inserto
N Lunghezza nominale
U Lunghezza di inserimento
U Lunghezza non supportata
1
H Spessore della base della testa:
1
Tipo Axx = 41 (1,61)
Tipo Bxx = 26 (1,02)
C Lunghezza cono
