9.5.5 SITRANS TS500, tipi 4 e 4F
①
Tipo 4, esecuzione in materiale pieno, con prolungamento
②
Tipo 4F, esecuzione in materiale pieno, con flangia e prolungamento
B Lunghezza inserto di misura
C Lunghezza cono = giri
∅d Diametro esterno inserto di misura (6 (0.24))
∅D Diametro esterno collegamento al processo
∅D1 Diametro interno punta
∅D2 Diametro esterno punta
∅D3 Diametro interno tubo di protezione
∅D4 Diametro esterno prolungamento

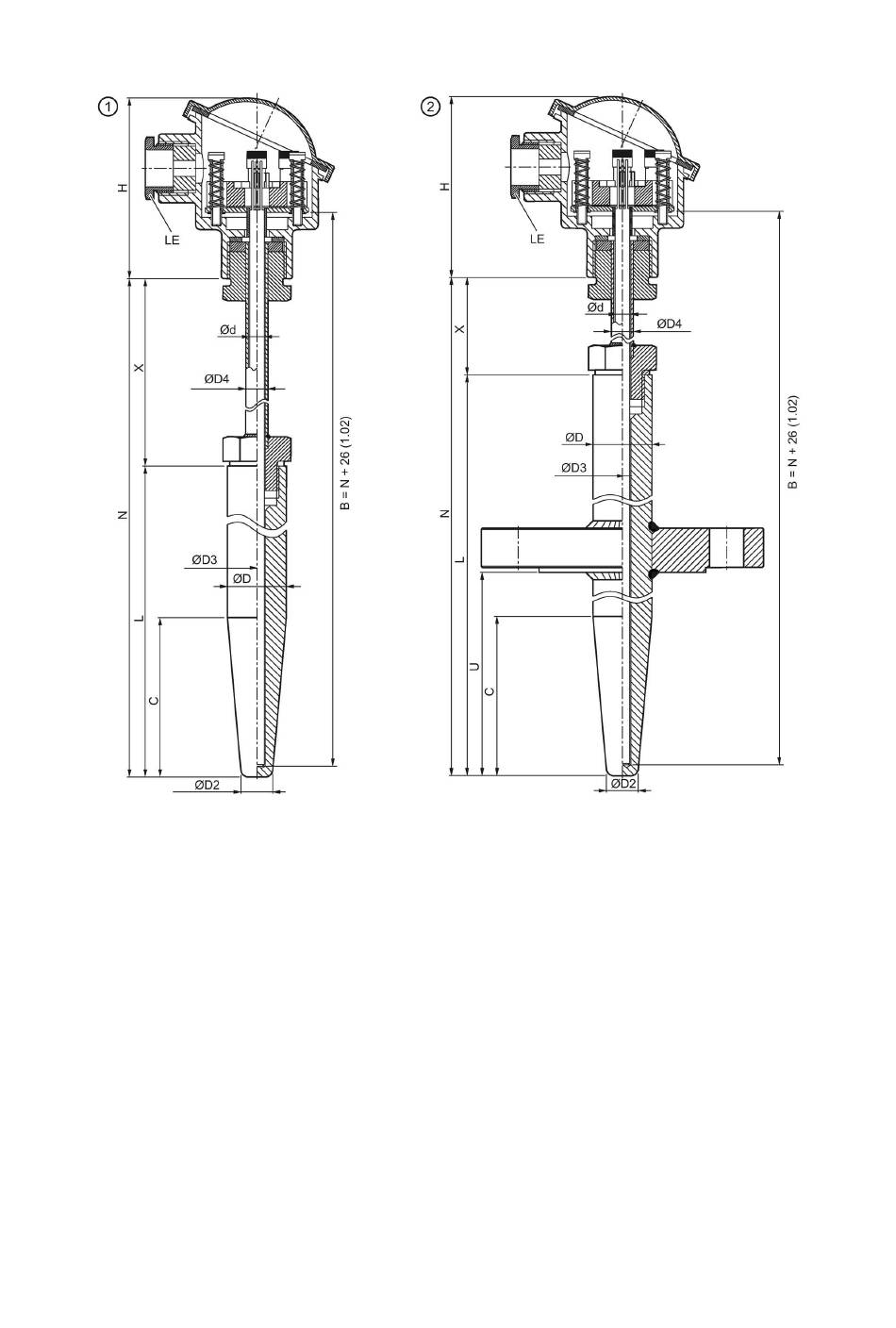

Figura 9-8 Disegni quotati SITRANS TS500, tipi 4 e 4F - dimensioni in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
A5E03920348-AB, 03/2016
min
E Collegamento al processo, dimensioni
filettatura
A Altezza testina
K Profondità di avvitamento
L Lunghezza della boccola di protezione
LE Ingresso cavo
N Lunghezza nominale
U Lunghezza di montaggio
X Prolungamento
299
