9.5.3 SITRANS TS500, tipo 3
①
Tipo 3, esecuzione a tubo rapida senza collegamento al processo
B Lunghezza inserto di misura
∅d Diametro esterno inserto di misura (6 (0.24)
∅D Diametro esterno punto di serraggio
∅D1 Diametro interno punta
∅D2 Diametro esterno punta
∅D3 Diametro interno tubo di protezione

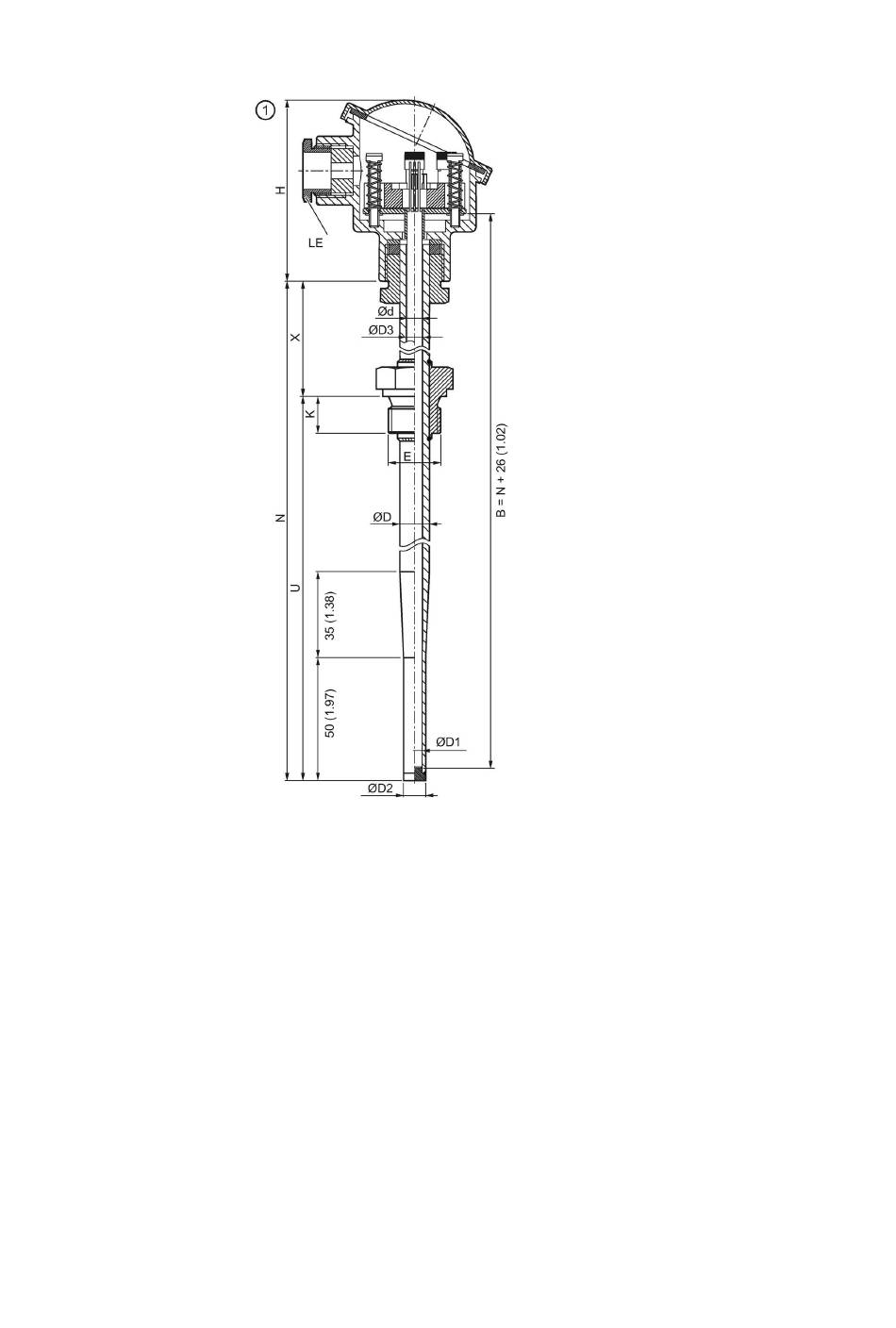

Figura 9-6 Disegni quotati SITRANS TS500, tipo 3 - dimensioni in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65... 7MC55...)
A5E03920348-AB, 03/2016
H Altezza testina
H Tipo Axx: 41 (1.61)
1
Tipo Bxx: 26 (1.02)
LE Ingresso cavo
N Lunghezza nominale
P Spazio per il collegamento al processo
297
