9.4 SITRANS TS300

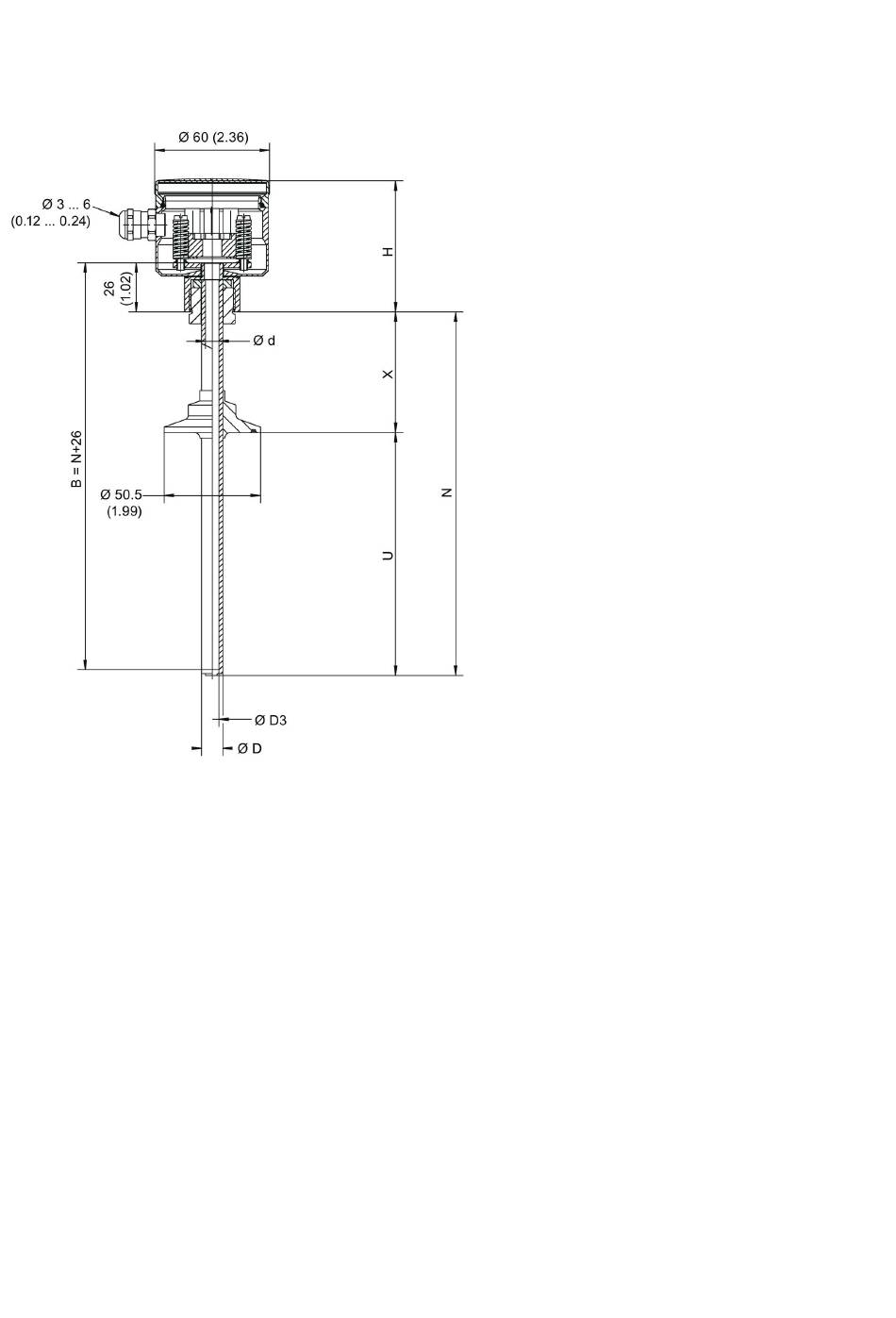

SITRANS TS300 in modularer Ausführung:
B Messeinsatzlänge
∅ d Außendurchmesser des Messeinsatzes
∅ D Außendurchmesser des Prozessanschlusses
∅ D3 Innendurchmesser des Schutzrohrs
Bild 9-2 Maße in mm (inch)
164
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
H Kopfhöhe
N Nennlänge
U Einbaulänge (siehe Prozessanschlussoptionen)
X Verlängerung (siehe Prozessanschlussoptionen)
A5E03920348-AB, 03/2016
