9.5.4 SITRANS TS500, types 3G et 3F
①
Type 3G, version de conduit rapide avec manchon à visser et prolongement
②
Type 3F, version de conduit rapide avec bride et prolongement
B Longueur d'insert de mesure
∅d Diamètre extérieur d'insert de mesure (6 (0.24))
∅D Diamètre extérieur raccordement processus
∅D1 Diamètre intérieur pointe
∅D2 Diamètre extérieur pointe
∅D3 Diamètre intérieur conduite de protection
E Raccordement processus, taille du filetage

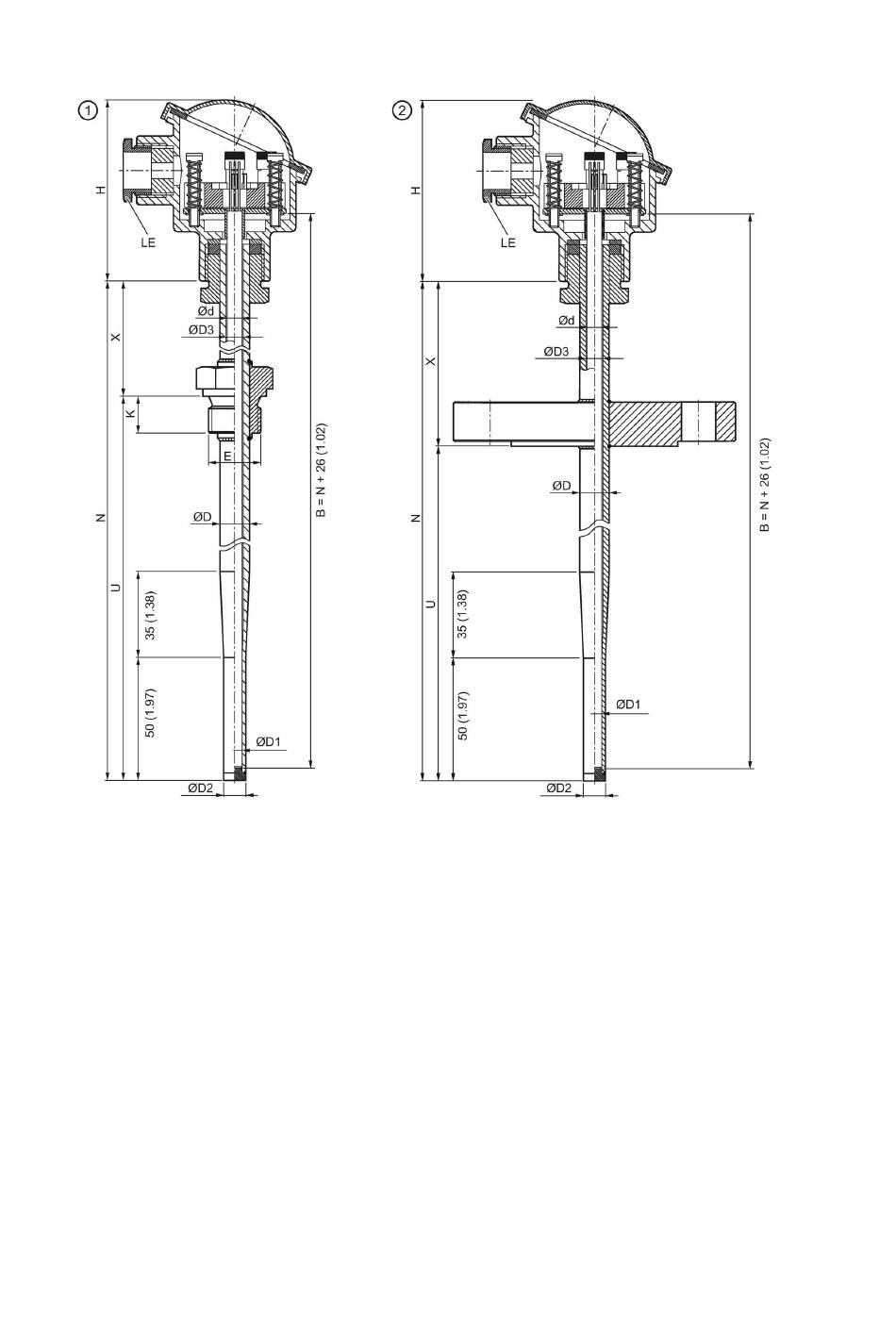

Figure 9-7 Plans SITRANS TS500, types 3G et 3F
106
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
H Hauteur de tête
K Longueur de filetage
LE Entrée de câble
N Longueur nominale
U Longueur de montage
X Prolongement
