Fonction de générateur (uniquement pour SITRANS TH300)
Le transmetteur peut être connecté en mode de courant stabilisé à des fins de test. Dans un tel cas
de figure, le courant de sortie ne correspond plus à une grandeur du processus.
8.12
Courant d'alarme
Cette fonction permet de déterminer l'ampleur du courant d'alarme. Le courant d'alarme signale une
défaillance du capteur ou un défaut au niveau du matériel/progiciel. L'ampleur du courant d'alarme
ainsi que les limites supérieure et inférieure de la plage de réglage linéaire sont librement
sélectionnables dans les limites prescrites de la plage de réglage du courant (3,6 mA à 23 nA).
La Figure 12 montre ce phénomène à l'aide d'un exemple. Les précisions spécifiques du signal de
sortie sont applicables uniquement aux plages nominales respectives.

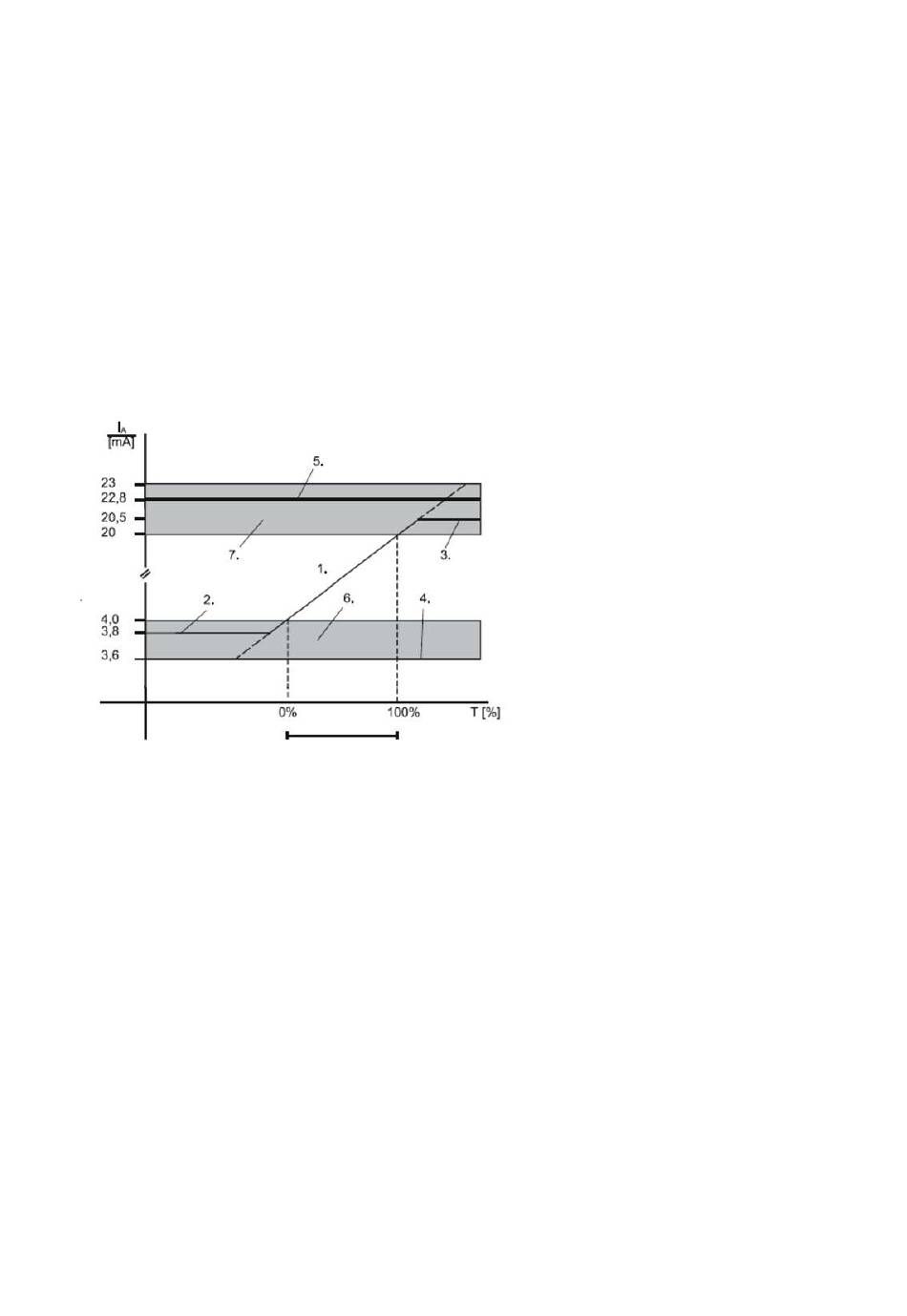

Figure 12 Limites de courant pour un signal de sortie de 4 à 20 mA
1. Plage de réglage linéaire
2. Limite inférieure de la plage de réglage (valeur par défaut = 3,84 mA)
3. Limite supérieure de la plage de réglage (valeur par défaut = 20,5 mA)
4. Valeur inférieure du courant de défaut (3,6 mA)
5. Valeur supérieure du courant de défaut (valeur par défaut = 22,8 mA)
6. Réglage recommandé pour la plage du courant de défaut inférieure et la limite inférieure de la plage
de réglage
7. Réglage recommandé pour la plage du courant de défaut supérieure et la limite supérieure de la plage
de réglage
8.13
Calibration du capteur
8.13.1 Calibration du capteur (un point)
Grâce à la calibration du capteur (un point), la courbe caractéristique du capteur raccordé peut être
décalée autour du point zéro, de manière à permettre une calibration de la valeur de début du capteur
d'entrée. Ceci n'a aucune influence sur la plage de mesure.
La calibration en un point correspond à la saisie d'un décalage du capteur. Le résultat de la calibration
en un point est enregistré dans la variable « décalage capteur ».
