1. Aprire il coperchio del controller.
2. Far scorrere i cavi attraverso il pressacavo.
3. Regolare il cavo secondo necessità e serrare il pressacavo.
4. I ponticelli sono posizionati immediatamente dietro il connettore. Rimuovere il connettore per
agevolare l'accesso ai ponticelli e configurare i ponticelli in funzione del tipo di ingresso, come
mostrato nella Figura
5. Chiudere il coperchio del controller e serrare le relative viti.
6. Configurare gli ingressi nel controller.
Nota: nel modo ingresso interruttore il controller fornisce 12 volt all'interruttore e non è isolato dal controller. Nel
modo ingresso tensione gli ingressi sono isolati dal controller (tensione di ingresso utente compresa tra 0 e
30 volt).
4.11 Collegamento di un sensore SC digitale
Nota: Per collegare un sensore analogico, fare riferimento alle istruzioni presenti nel manuale del modulo o del
sensore.
È possibile collegare un sensore SC digitale al controller utilizzando il collegamento rapido plug and
play (Figura 11). È possibile collegare un sensore digitale con il controller acceso o spento.
Quando un sensore viene collegato mentre il controller è acceso, il controller non esegue
automaticamente la ricerca del dispositivo. Per fare in modo che il controller esegua la ricerca,
accedere al menu Test/Controllo e selezionare Cerca dispositivi. Se viene rilevato un nuovo
dispositivo, il controller esegue il processo di installazione senza necessità di ulteriori azioni da parte
dell'utente.
Quando un sensore viene collegato mentre il controller è spento, il controller eseguirà la ricerca del
dispositivo automaticamente alla riaccensione. Se viene rilevato un nuovo dispositivo, il controller
esegue il processo di installazione senza necessità di ulteriori azioni da parte dell'utente.
Conservare il cappuccio del connettore per chiudere l'apertura nel caso in cui si voglia spostare la
sonda.

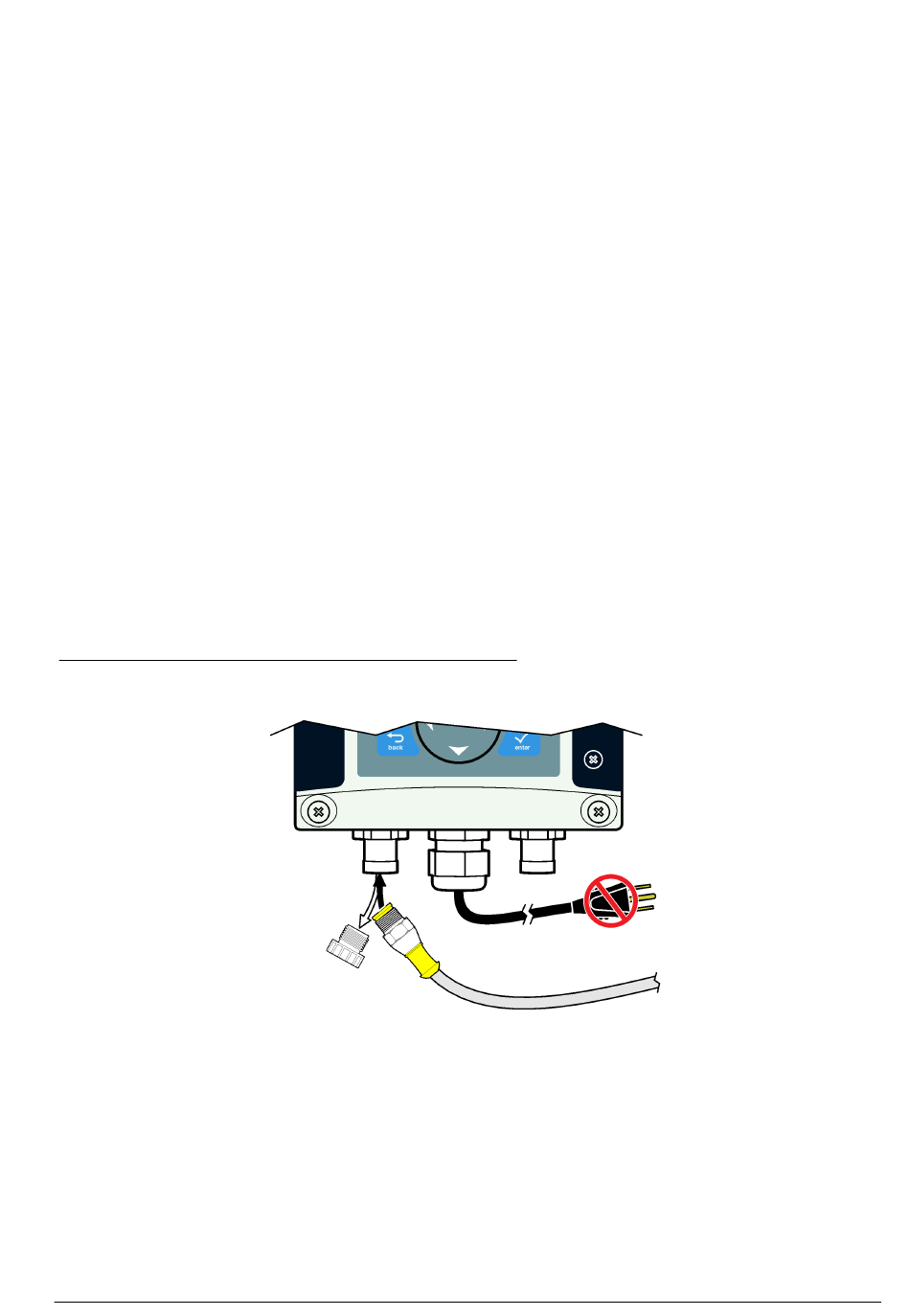

Figura 11 Collegamento rapido del sensore digitale
4.12 Collegamento dell'uscita digitale per le comunicazioni opzionale
Sono supportati i protocolli per le comunicazioni Modbus RS485, Modbus RS232, Profibus DPV1 e
HART Il modulo di uscita digitale opzionale si trova nella posizione indicata dalla voce 4 nella
Figura 7 a pagina 65. Per ulteriori informazioni, fare riferimento alle istruzioni fornite con il modulo di
rete.
Per informazioni sui registri Modbus, accedere a
effettuare una ricerca per iregistri Modbus oppure accedere a qualsiasi pagina di prodotto sc200.
