• Докоснете заземена метална повърхност, например корпуса на инструмент, метален
проводник или тръба с цел освобождаване на статичното електричество от тялото.
• Избягвайте прекомерно движение. Транспортирайте компоненти, чувствителни към
статично електричество в антистатични контейнери или пакети.
• Носете каишка за китката, свързана с кабел към заземена връзка.
• Носете на място без чувствителност към статично електричество с антистатични подови
подложки и работни подложки.
4.5 Изглед на опроводяването
Фигура 7 показва изглед на връзките на проводниците в контролера при отстранена
високоволтова бариера. Лявата страна на фигурата показва задната страна на капака на
контролера.
Забележка: Отстранете капачката от конектора преди инсталирането на модула.

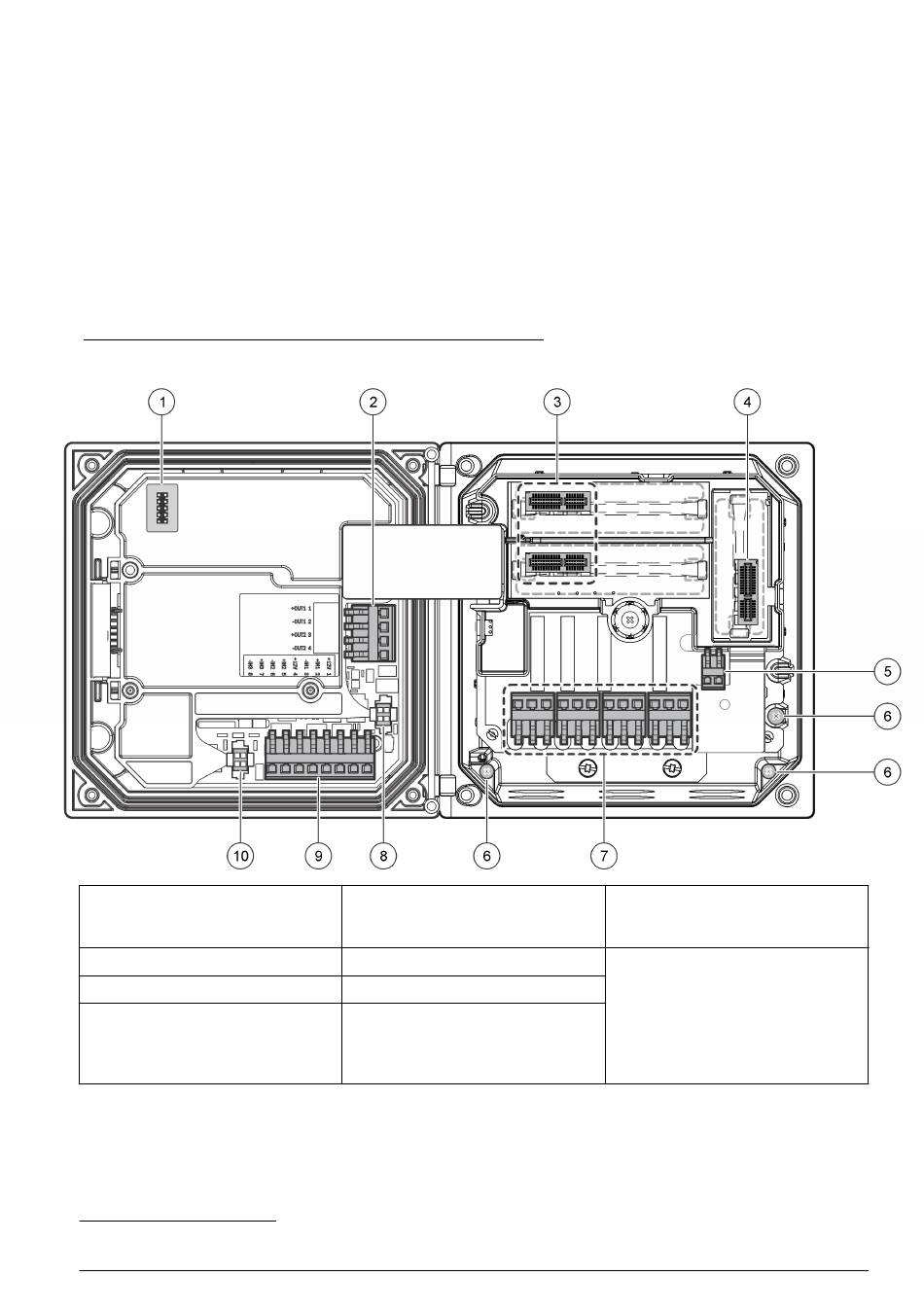

Фигура 7 Общ преглед на връзките за окабеляване
1 Връзки на обслужващия кабел
3
2 Извод 4-20 mA
3 Конектор на сензорния модул
4 Конектор на комуникационен
модул (например, Modbus,
Profibus, HART, по избор
4-20 mA модул и др.)
3
За по-добър достъп терминалите може да се отстранят.
5 Конектор за постоянен и
променливо захранващо
3
напрежение
6 Заземителна клеми
3
7 Релейни връзки
8 Конектор за цифров сензор
9 Конектор за проводник на
дискретното въвеждане
10 Конектор за цифров сензор
3
