• Venkite intensyvaus judėjimo. Statiniam krūviui jautrius komponentus gabenkite antistatiniuose
konteineriuose ar pakuotėse.
• Dėvėkite riešo juostelę, laidu sujungtą su įžeminimu.
• Dirbkite nuo statinio krūvio apsaugotame plote su antistatiniais grindų ir darbastalių kilimėliais.
4.5 Laidų instaliacijos apžvalga
Paveikslėlis 7 parodytos instaliacijos jungtys valdiklio viduje, kai išimta aukštos įtampos apsauga.
Kairėje paveikslėlio pusėje parodyta valdiklio gaubto galinė dalis.
Pastaba: Prieš įstatydami modulį nuimkite jungčių dangtelius.

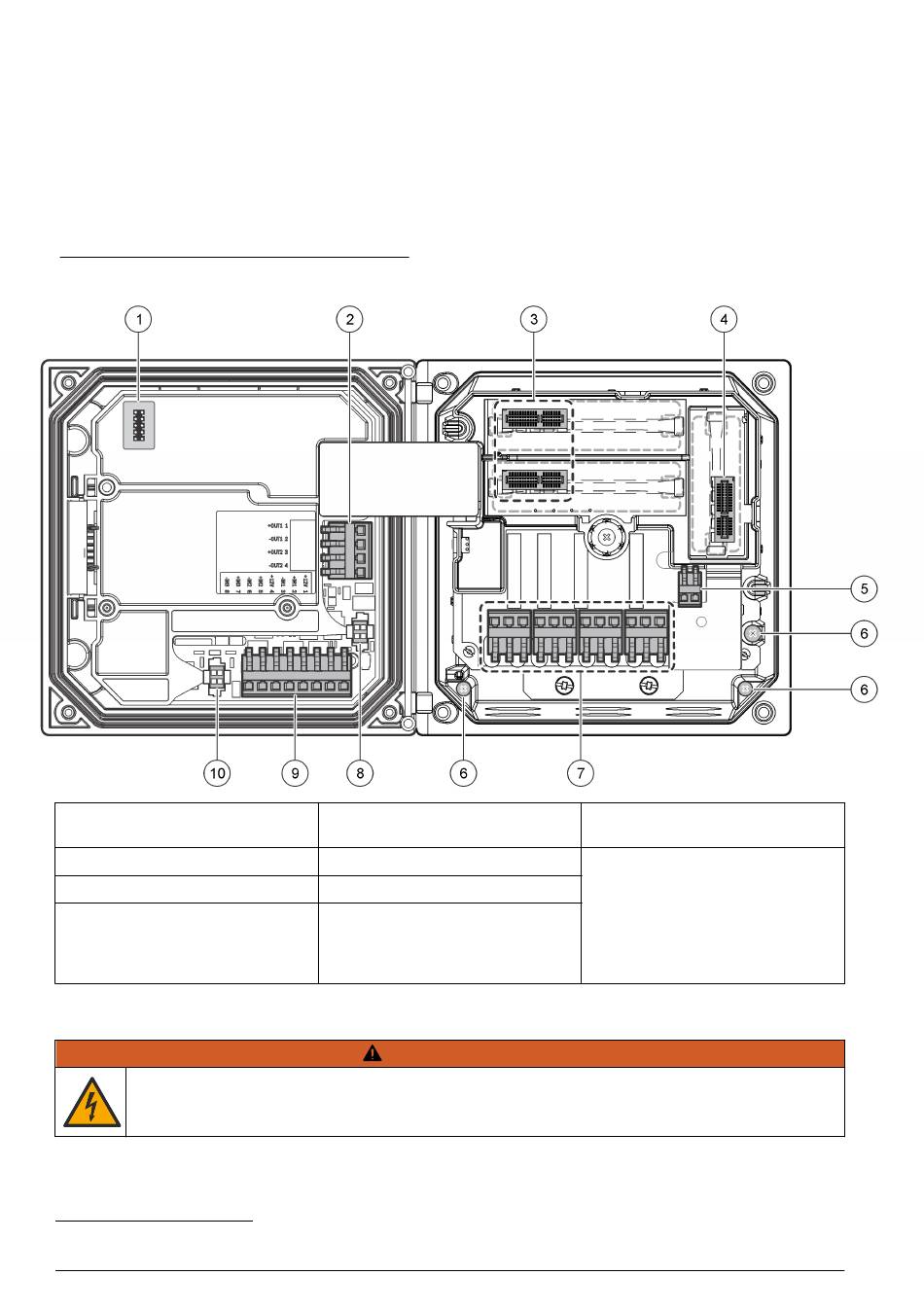

Paveikslėlis 7 Laidų sujungimo apžvalga
1 Darbinio kabelio jungtis
3
2 4–20 mA išvestis
3 Jutiklio modulio jungtis
4 Ryšio modulio jungtis (pvz.,
„Modbus", „Profibus", HART,
pasirinktinis 4–20 mA modulis ir
kt.)
4.6 Maitinimo laidų prijungimas
Galima patirti mirtiną elektros smūgį. Kai ką nors jungiate prie elektros srovės, visada atjunkite prietaiso
maitinimą.
3
Geresnei prieigai užtikrinti gnybtus galima nuimti.
412 lietuvių kalba
5 Kintamosios ir nuolatinės srovės
3
jungtis
6 Įžeminimo gnybtai
3
7 Relės jungtys
8 Skaitmeninio jutiklio jungtis
Į S P Ė J I M A S
9 Diskrečiosios įvesties laidų
3
jungtis
10 Skaitmeninio jutiklio jungtis
3
