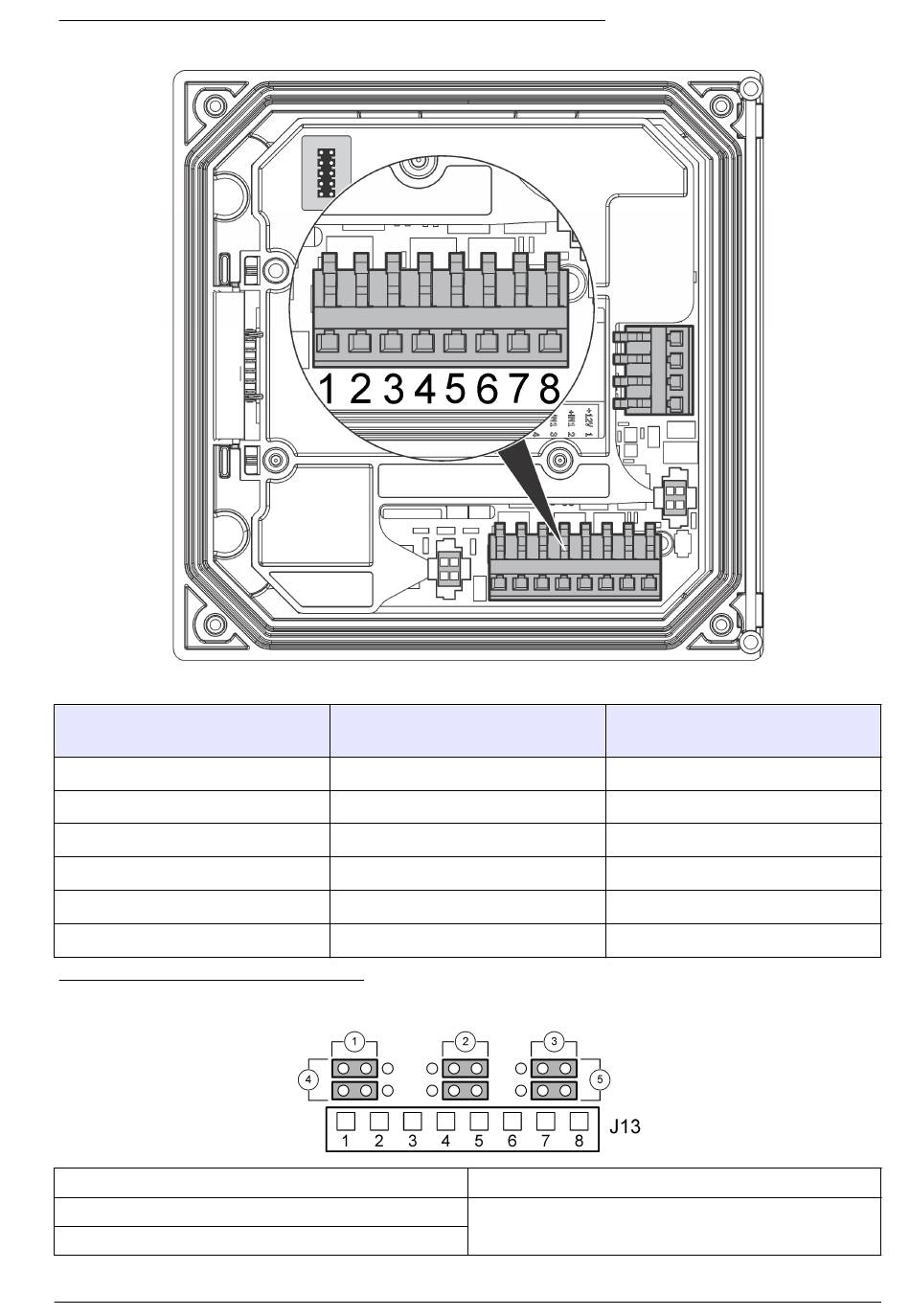

Afbeelding 9 Bedradingsaansluitingen van discrete ingangen
Discrete ingangen
Ingang 1+
Ingang 1-
Ingang 2+
Ingang 2-
Ingang 3+
Ingang 3-
Afbeelding 10 Jumperinstellingen
1 Ingang 1 configuratie jumpers
2 Ingang 2 configuratie jumpers
3 Ingang 3 configuratie jumpers
Tabel 4 Ingangsaansluitingen
Connectorpositie -
schakelaaringang
3
2
6
5
8
7
4 Jumpers links voor schakelaaringangen
5 Jumpers rechts voor spanningsingangen
Connectorpositie -
spanningsingang
2
3
5
6
7
8
