4. Tee liitännät käyttämällä parikaapelin suojattua johtoa ja kytke suoja valvotun komponentin
päähän tai virtasilmukan päähän.
• Älä kytke suojaa kaapelin molempiin päihin.
• Suojaamattoman kaapelin käyttäminen voi aiheuttaa radiotaajuussäteilyä tai sallittua
suuremman herkkyystason.
• Suurin sallittu silmukkavastus on 500 ohmia.
5. Sulje ohjaimen kansi ja kiristä kannen ruuvit.
6. Määritä ohjaimen lähdöt.

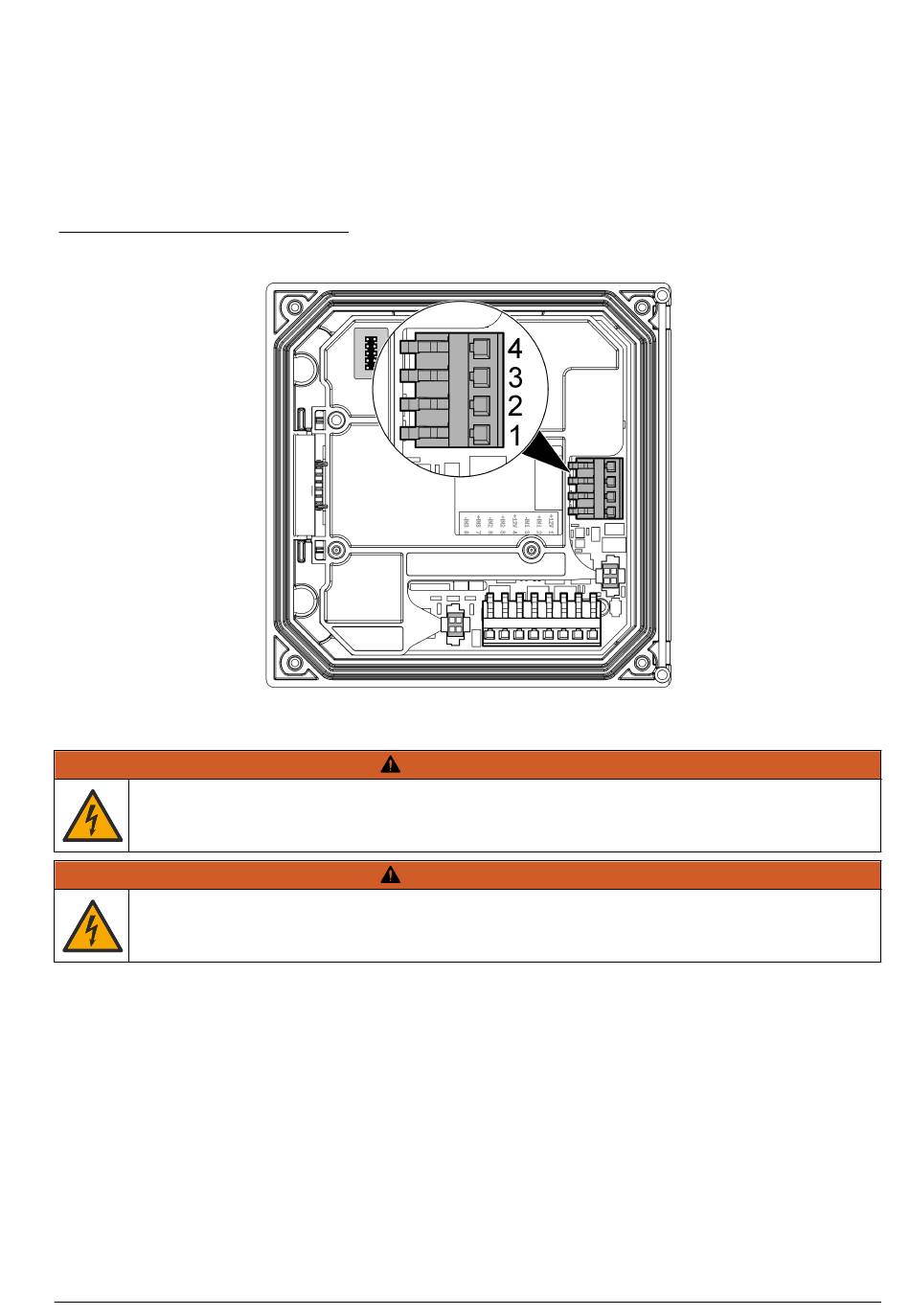

Kuva 8 Analogiset lähtöliitännät
4.10 Erillisten tulojohtojen liitännät
Sähköiskun vaara. Kytke aina laite irti verkkovirrasta ennen sähköliitäntöjen tekemistä.
Sähköiskun vaara. Jotta kotelon NEMA/IP-ympäristöluokitus säilyisi, kytke kaapelit laitteeseen
käyttämällä ainoastaan putkijohtoliittimiä ja kaapeliholkkeja, joissa on vähintään NEMA 4X/IP66-
luokitus.
Sulkukytkimen tuloille tai logiikkatason jännitesyötöille on kolme erillistä tuloa. Tee johdotusliitännät
ja määritä määritä hyppyjohtimen asetukset vahvistimessa seuraavien ohjeiden mukaisesti:
Taulukko 4 ja Kuva 10.
Huomautus: Kuva 9: kuvassa näkyy ohjaimen takaosa, ei pääohjaimen sisäpuoli.
V A R O I T U S
V A R O I T U S
Kuva 9,
Suomi 311
